SD4938 150V電流型PWM控制芯片
所屬分類：SLAN/士蘭微
品牌：士蘭微
型號：SD4938
封裝：SOP-8
功率：12V/15V/18V
電流：0.5A
型號：SD4938
封裝：SOP-8
功率：12V/15V/18V
電流：0.5A
訂購熱線：0755-23087599
SD4938描述
SD4938是用于開關電源的內置150V高壓MOSFET的電流模式PWM控制器�！ �
SD4938電流型PWM控制芯片內置高壓?jiǎn)?dòng)電路。在輕載下會進入打隔模式，從而有效地降低系統的待機功耗。具有降頻功能，進一步優化輕載條件下的轉換效率。具有軟啟動功能，能夠減小器件的應力，防止變壓器飽和。
SD4938電流型PWM控制芯片內部還集成了各種異常狀態的保護功能，包括：VDD欠壓保護，VDD過壓保護，前沿消隱，輸出過載保護，過流保護，過溫保護等。觸發保護后，電路會不斷自動重啟，直到系統正常為止。
SD4938主要特點
·20V至150V輸入電壓
·12V，15V，18V輸出電壓三檔可調
·0.5A輸出電流
·高壓?jiǎn)?dòng)
·輕載打嗝
·降頻
·軟啟動
·VDD欠壓保護·VDD過壓保護
·前沿消隱
·輸出過載保護
·過流保護·過溫保護

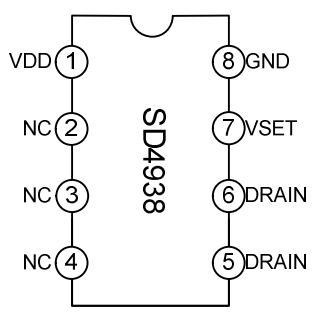

SD4938管腳排列圖
SD4938管腳描述
| 管腳號 | 管腳名稱 | I/O | 管腳描述 |
| 1 | VDD | I/O | 控制電路的供電電源 |
| 2,3,4 | NC | NC | 無連接 |
| 5,6 | DRAIN | O | 功率MOSFRT漏極 |
| 7 | VSET | I | 用于設置不同的輸出電壓，懸空時輸出12V,接地時輸出15V,接51K電阻到地輸出18V。 |
| 8 | GND | G | 功率MOSFET源極和控制電路的參考地 |
SD4938典型應用電路圖

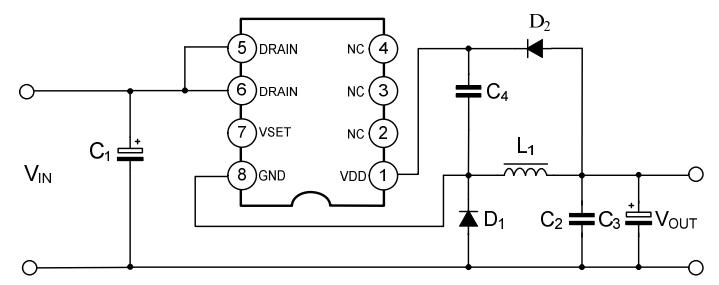

12V/0.3A輸出時應用線路圖

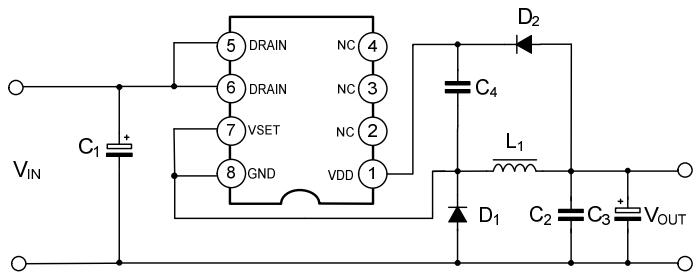

15V/0.3A輸出時應用線路圖

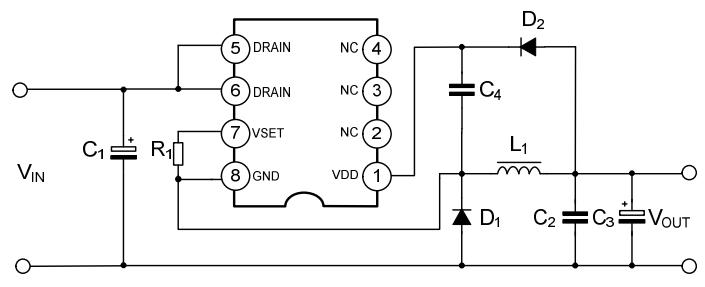

18V/0.3A輸出時應用線路圖
SD4938應用領域
·平衡輪
·以太網供電
·電動自行車
·電動工具
更多SD4938 150V電流型PWM控制芯片產品的詳細手冊及方案相關資料，可聯系驪微電子在線客服申請。
