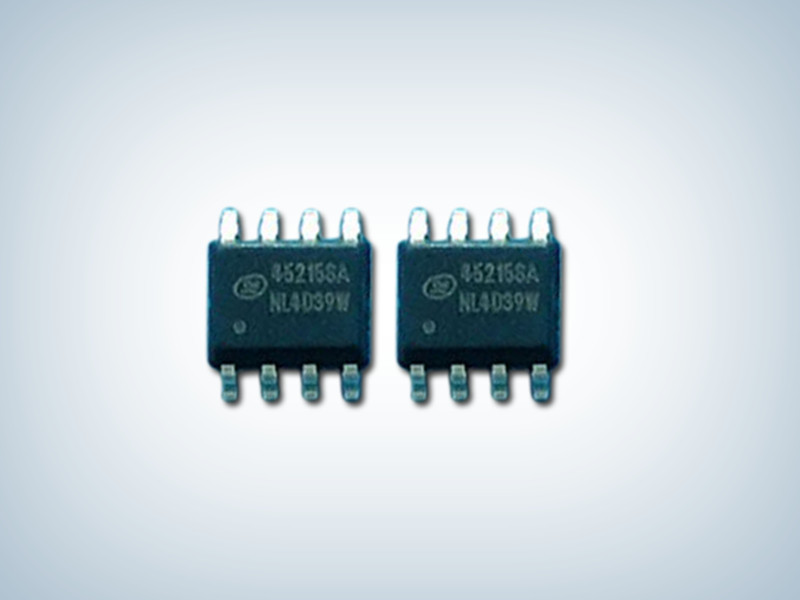

SD45215_電源管理IC SD45215
所屬分類：SLAN/士蘭微
品牌：士蘭微
型號：SD45215
封裝：SOP-8
功率：80mA
電流：1.5A
型號：SD45215
封裝：SOP-8
功率：80mA
電流：1.5A
訂購熱線：0755-23087599
SD45215產品描述：
SD45215是一款微型SOP-8封裝、高效率、可調限流的降壓型DC-DC轉換芯片。芯片內部包括誤差放大器、振蕩器、電流比較器、斜坡補償、電源采樣、邏輯驅動等模塊，電流誤差放大器的內部集成，使得該芯片可以實現恒壓恒流近制。
SD45215是一款微型SOP-8封裝、高效率、可調限流的降壓型DC-DC轉換芯片。芯片內部包括誤差放大器、振蕩器、電流比較器、斜坡補償、電源采樣、邏輯驅動等模塊，電流誤差放大器的內部集成，使得該芯片可以實現恒壓恒流近制。
峰值電流模式的PWM控制環路以及補償網絡的外部可調，使該芯片可在寬負載范圍內提供穩定的輸出電壓，電流采樣端的引出，通過設定采樣電陰值，可以簡單、精確地實現限流值的外部調節
導通電阻15mΩ的PMOS開關管的內部集成，提供了高的轉換效率，內部3A的限流值以及短路保護、過溫保護避免了芯片在超負荷負載或都溫度過熱時受到損壞，120KHz的高頻率以及微型SOP-8封裝，最大限度的減小了整體解決方案的古板面積。
SD45215產品特點：
高達1.5A的輸出電流能力
效率高達90%
+8V-+30V的輸入工作電壓范圍
120KHz的開關頻率，降低EMI的抖頻技術
擁有專利技術的輸出短路保護功能
擁有專利技術的輸出電壓導線電陰損耗補償
限流可調
過溫保護
纖小型SOP-8封裝

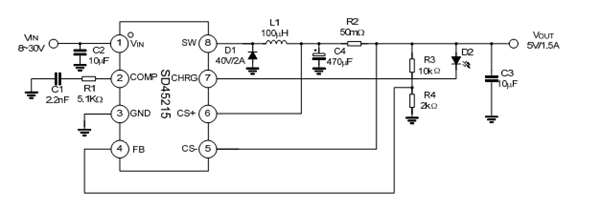

典型應用圖
