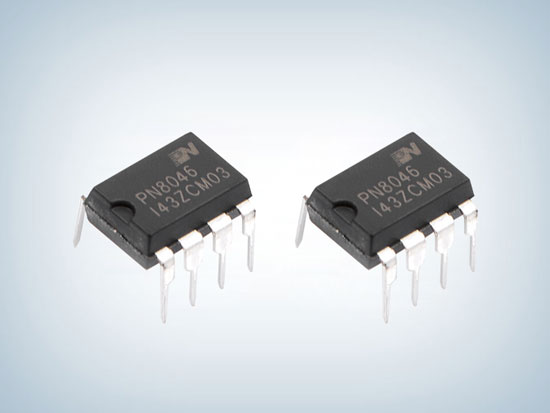

PN8046-18V0.5A非隔離電源芯片
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：PN8046
封裝：DIP-8
功率：18V0.5A
電流：0.5A
型號：PN8046
封裝：DIP-8
功率：18V0.5A
電流：0.5A
訂購熱線：0755-23087599
PN8046非隔離電源芯片概述
PN8046集成PFM控制器及650V高雪崩能力智能功率MOSFET，用于外圍元器件極精簡的小功率非隔離開關電源。PN8046 18V0.5A非隔離電源芯片內置650V高壓啟動模塊，實現系統快速啟動、超低待機功能。該芯片提供了完整的智能化保護功能，包括過載保護，欠壓保護，過溫保護。另外PN8046的降頻調制技術有助于改善EMI特性。
PN8046產品特征
■ 內置650V高雪崩能力智能功率MOSFET
■ 內置高壓啟動電路
■ 優化適用于18V輸出非隔離應用
■ 半封閉式穩態輸出功率9W @230VAC
■ 改善EMI的降頻調制技術
■ 優異的負載調整率和工作效率
■ 全面的保護功能
— 過流保護（OCP）
— 過溫保護（OTP）
— 欠壓保護（UVLO）

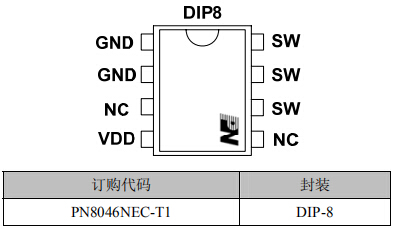

pn8046封裝/訂購信息
pn8046引腳功能
| 管腳標號 | 管腳名 | 管腳功能描述 |
| 1、2 | GND | 地 |
| 3 | NC | 空腳 |
| 4 | VDD | 芯片電源腳 |
| 5 | NC | 空腳（可接SW高壓腳） |
| 6、7、8 | SW | 高壓MOSFET漏極腳 |

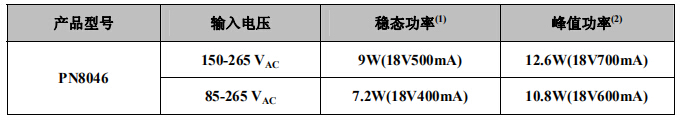

PN8046典型功率
備注：
1. 穩態功率在半封閉式 75°C 環境下測試(Buck/Buck-boost 應用)，持續時間大于 2 小時。
2. 峰值功率在半封閉式 75°C 環境下測試(Buck/Buck-boost 應用)，持續時間大于 1min。
PN8046典型應用圖
PN8046非隔離電源芯片應用領域
■ 非隔離輔助電源
更多PN8046-18V0.5A非隔離電源芯片產品的詳細手冊及方案相關資料，可聯系驪微電子在線客服申請。>>
