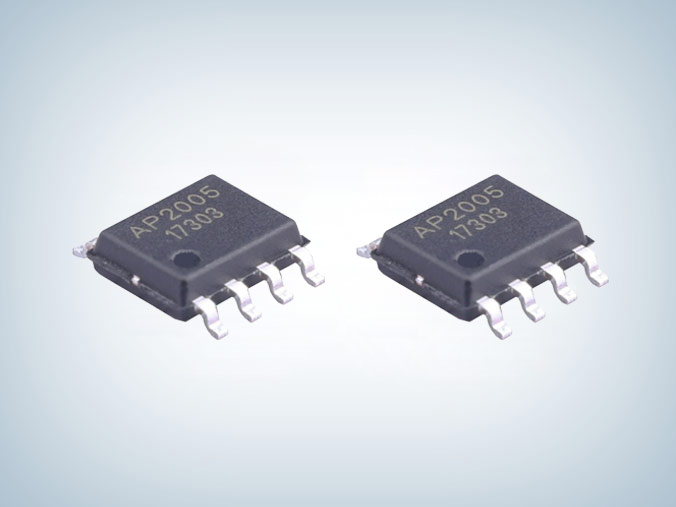

AP2005SPER 低噪聲4.5A dc-dc升壓轉換器芯片
所屬分類:Chipown/芯朋微
品牌:芯朋微
型號:AP2005SPER
封裝:SOP8-PP
功率:12V
電流:4.5A
型號:AP2005SPER
封裝:SOP8-PP
功率:12V
電流:4.5A
訂購熱線:0755-23087599
AP2005芯片是電流模式 DC-DC 升壓轉換器。它是內置 0.05Ω 功率 MOSFET 的 PWM 電路使轉換器高效率。內部補償電路也減少多達 6 個外部器件。誤差放大器的同相輸入端連接到一個精準的 0.6V基準電壓。內部軟啟動功能,可降低浪涌電流。AP2005 適應于 SOP8-PP 封裝,為應用領域節省PCB 空間。
AP2005芯片特性
■ 可調輸出到9V
■ 內部固定PWM頻率:1MHz
■ 反饋參考電壓精度:0.6V (±2%)
■ 內部集成0.05Ω,4.5A,12V功率MOSFET
■ 關機電流:0.1μA
■ 過溫保護
■ 過壓保護
■ 可調過流保護:0.5A~ 4.5A
■ 封裝SOP8-PP

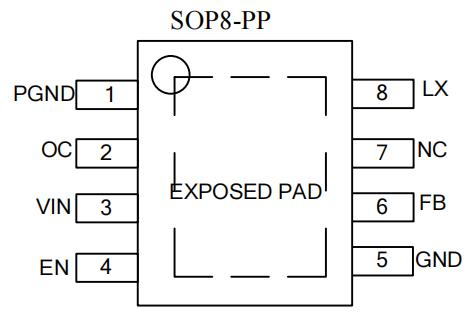

封裝引腳描述

| 引腳序號 | 引腳名稱 | 引腳功能 |
| 1 | PGND | 芯片地。 |
| 2 | OC | 可調電流限制(可懸空)。 |
| 3 | VCC | 芯片電源輸入。 |
| 4 | EN | 使能控制(高有效)。 |
| 5 | GND | 芯片地。 |
| 6 | FB | 誤差放大器反向輸入。 |
| 7 | NC | 無連接。 |
| 8 | LX | 功率開關輸出。 |

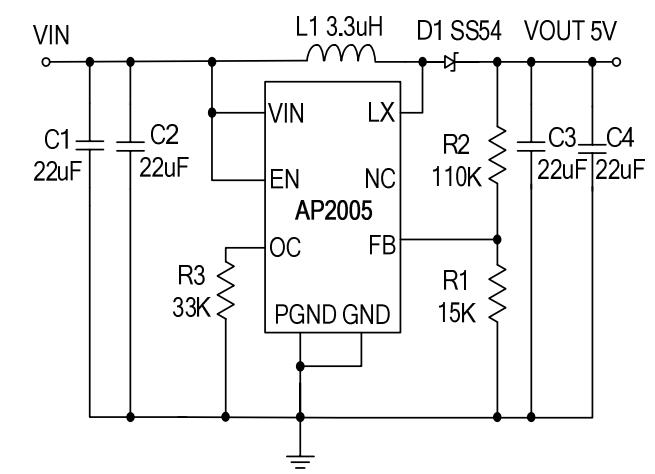

AP2005應用電路

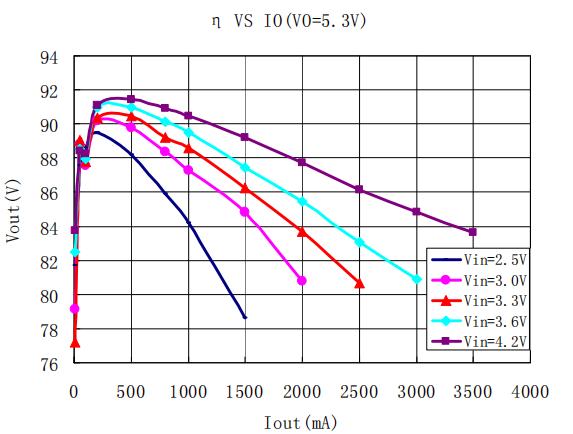

典型效率曲線

應用領域
■ 充電器
■ 液晶顯示器
■ 數碼相機
■ 手持設備
■ 便攜產品
AP2005SPER dc-dc升壓轉換器芯片是一款低噪聲4.5A升壓電流模式PWM 轉換器,開關頻率為1MHz,內置的12V / 4.5A MOSFET提供高輸出電壓?刂苹芈方Y構是峰值電流模式控制;因此,電流信號加入斜坡補償電路使電路在占空比大于50%時可以穩定工作,更多ap2005芯片參數及ap2005芯片規格書請向芯朋微代理驪微電子申請。>>
