PN7713四相步進馬達驅動ic驅動級為HVCMOS結構，高側導通電阻0.25ohm，低側導通電阻0.25ohm，是一款具有低功耗睡眠模式、外部限流可調的四通道直流馬達驅動芯片，可兼容替代MP6508/DRV8833馬達驅動芯片，廣泛應用于智能電表、智能門鎖、家電、攝像頭、直流有刷電機應用、直流步進電機等領域。

　　

　　該芯片集成了欠壓保護、過溫保護、輸出短路保護和外部可調節驅動限流等功能，并且可以將錯誤狀態反饋給MCU，保障馬達安全工作。該芯片的四個輸入管腳AIN1、AIN2、BIN1和BIN2兼 容5V和3.3V信號控制，具有良好的抗干擾性。

　　

　　PN7713四相步進馬達驅動ic特征　　

　　■ 寬電源電壓范圍：2.7V～18V 　

　　■ 低導通電阻（HS：0.25ohm；LS：0.25ohm） 　　

　　■ 正轉、反轉、剎車和睡眠模式　　

　　■ 低睡眠電流：IVCC<10uA（nSLEEP=L）　　

　　■ 輸入管腳兼容5V和3.3V控制信號　　

　　■ 3.3A峰值驅動輸出，1.6A連續驅動輸出　　

　　■ 異常保護反饋功能，異常保護包括：電源欠壓保護、內置過溫保護、內置輸出短路保護。

　　

　　　

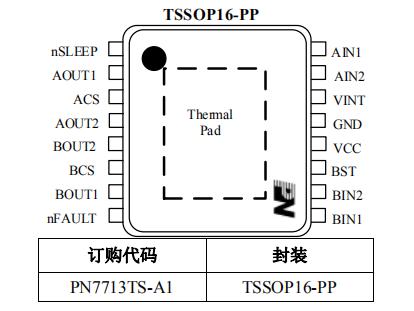

　　封裝/訂購信息

　　

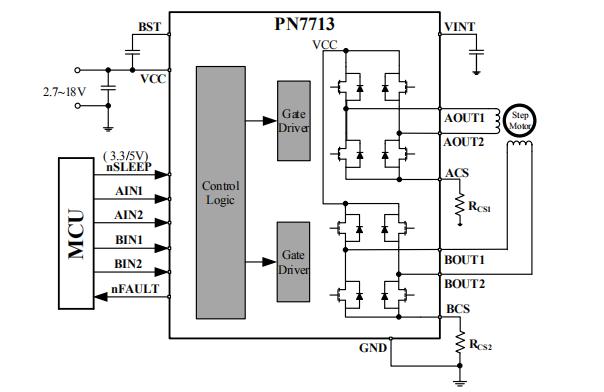

　　典型電路圖

　　

　　應用領域　　

　　■ 智能電表　　

　　■ 智能門鎖　　

　　■ 家電　　

　　■ 攝像頭　　

　　■ 直流有刷電機應用　　

　　■ 直流步進電機

　　

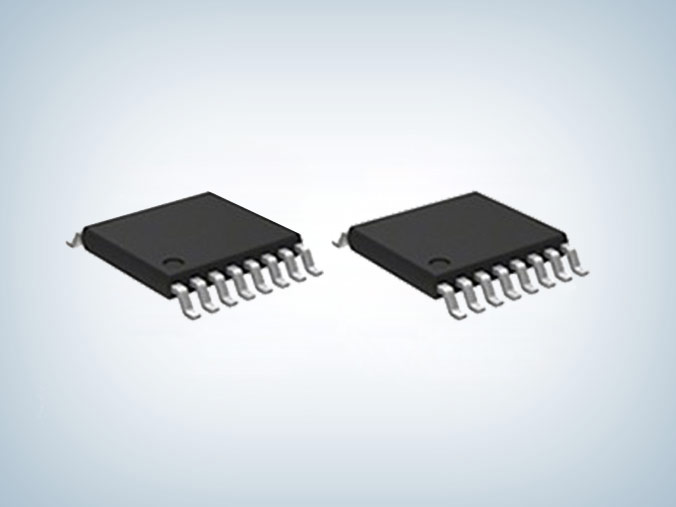

　　PN7713可以控制馬達進入正轉、反轉、剎車、滑行和超低功耗睡眠模式，采用TSSOP16-PP封裝，帶散熱焊盤，CS可調ILIMIT，可以四輸入獨立控制四輸出，Rdson:0.5Ω，3.3A峰值驅動輸出，連續驅動:1.6A，可以驅動一個步進電機、兩個直流電機或者兩通道并聯驅動一個直流電機，在應用上基本與MP6508/DRV8833相似，可以兼容替換，更多PN7713四相步進馬達驅動ic產品手冊及應用資料請向驪微電子申請。>>
