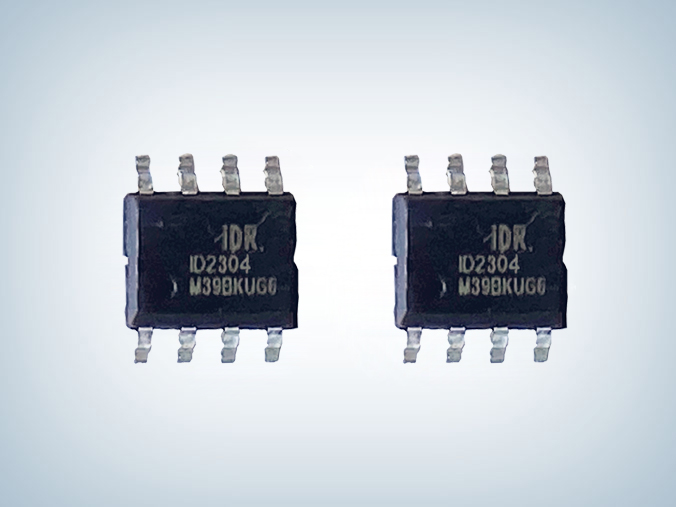

ID2304D 600V無刷電機驅動芯片
所屬分類：芯朋電機驅動芯片
品牌：芯朋微/安趨
型號：ID2304DSEC-R1
封裝：SOP8
功率： 600V
電流：300mA / 500mA
型號：ID2304DSEC-R1
封裝：SOP8
功率： 600V
電流：300mA / 500mA
訂購熱線：0755-23087599
ID2304D 600V無刷電機驅動芯片采用SOP-8封裝，管腳和功能與ST/意法L6388基本一致，可兼容替代L6388，其浮地通道能工作在600V的高壓下，可用于驅動2個N溝道功率MOSFET或1GBT構成的半橋拓撲結構，是一款基于P村底、P外延的高壓、高速功率MOSFET和IGBT驅動芯片。
ID2304D 芯片特征
■高側浮動偏移電壓600V
■輸入信號兼容3.3V和5V邏輯電平
■dV/dt抗干擾能力±50V/nsec
■VS負偏壓至-7V
■芯片工作電壓范圍10V~18V
■高低側均具有欠壓保護功能
■輸出拉灌電流能力300mA/500mA
■高低側通道均延時匹配
■死區時間典型值為120ns
■內置自舉二極管

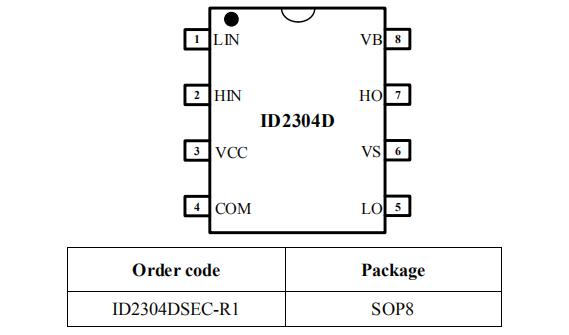

ID2304D封裝訂購

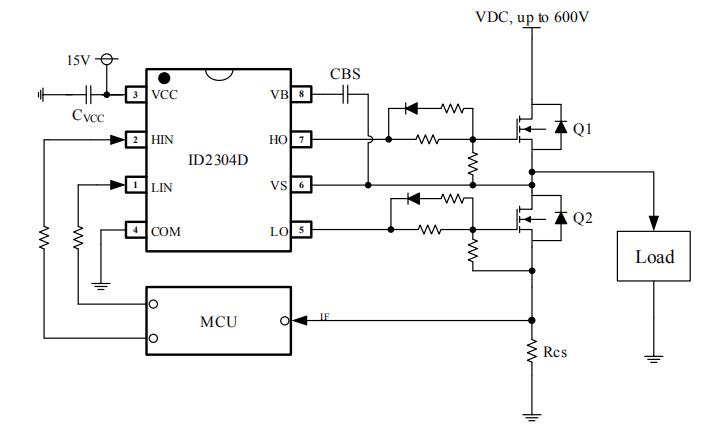

ID2304D 600V無刷電機驅動芯片典型應用電路
應用領域
■中小型功率電機驅動
■MOSFET IGBT
■半橋功率逆變器
■全橋功率逆變器
■任意互補驅動轉換器
ID2304D 600V無刷電機驅動芯片具有良好的延時匹配功能，適用于高頻應用場合。ID2304D芯片輸入信號可以兼容CMOS和LSTTL信號，邏輯輸入電平低至3.3V。具有300/600mA大電流輸出能力，輸入端具有有效電平邏輯互鎖功能，能夠有效的防止輸出功率管共態導通。
