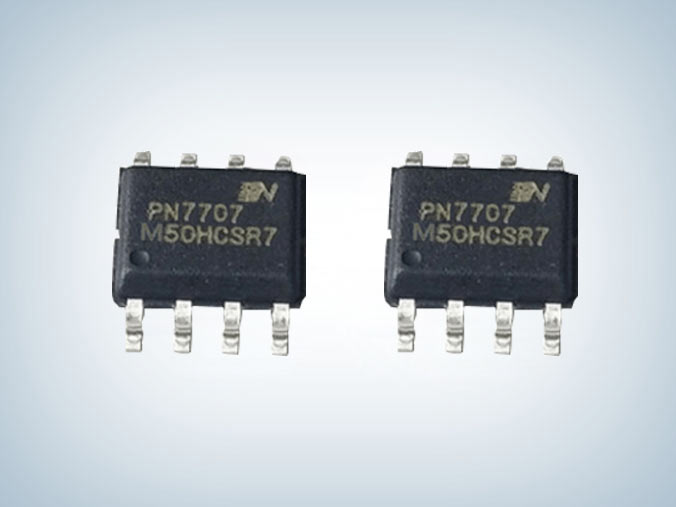

PN7707 多通道閥門驅動芯片
品牌：芯朋微
型號：PN7707
封裝：SOP-8/SOP8-PP
功率：3V～24V
電流：2A-3A
型號：PN7707
封裝：SOP-8/SOP8-PP
功率：3V～24V
電流：2A-3A
訂購熱線：0755-23087599
PN7707多通道閥門驅動芯片是一款具具有低功耗睡眠模式、外部限流可調的兩通道直流馬達驅動芯片，集成了欠壓保護、過溫保護、輸出短路保護和外部可調節驅動限流等功能，并且可以將錯誤狀態反饋給MCU，保障馬達安全工作。
PN7707閥門驅動芯片其可以控制馬達進入正轉、反轉、剎車、滑行和超低功耗睡眠模式。X芯片的兩個輸入管腳IN1和IN2兼容5V和3.3V信號控制，具有良好的抗干擾性。芯片驅動級為HVCMOS結構，高側導通電阻0.3ohm，低側導通電阻0.3ohm。
特征
■ 寬電源電壓范圍：3V～24V 低導通電阻（HS：0.3ohm；LS：0.3ohm）
■ 低睡眠電流：IVCC<10uA（IN1=IN2=“L”，維持1ms 以上）
■ 3A峰值驅動輸出，2A連續驅動輸出
■ 輸入管腳兼容5V和3.3V控制信號
■ 正轉、反轉、剎車和睡眠模式
■ 異常保護反饋功能，異常保護包括：電源欠壓保護、內置過溫保護、內置輸出短路保護

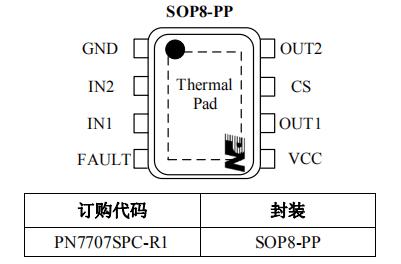

封裝/訂購信息

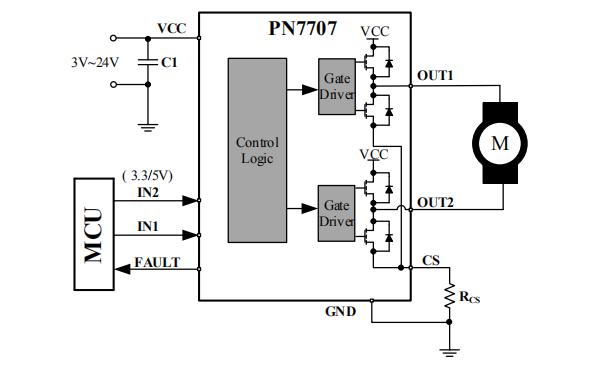

典型電路圖
應用領域
■ 智能電表
■ 智能門鎖
■ 家電
■ 攝像頭
■ 直流有刷電機應用
PN7707閥門驅動芯片具有驅動限流可編程，5A峰值輸出、2A連續輸出，帶散熱焊盤。PN7707采用SOP-8封裝，可替代兼容DRV8872，PN7707B采用SOP8-PP封裝，可兼容替代DRV8870，Rdson:0.6Ω，連續驅動2A，更多PN7707多通道閥門驅動芯片產品手冊及應用資料請向驪微電子申請。>>
