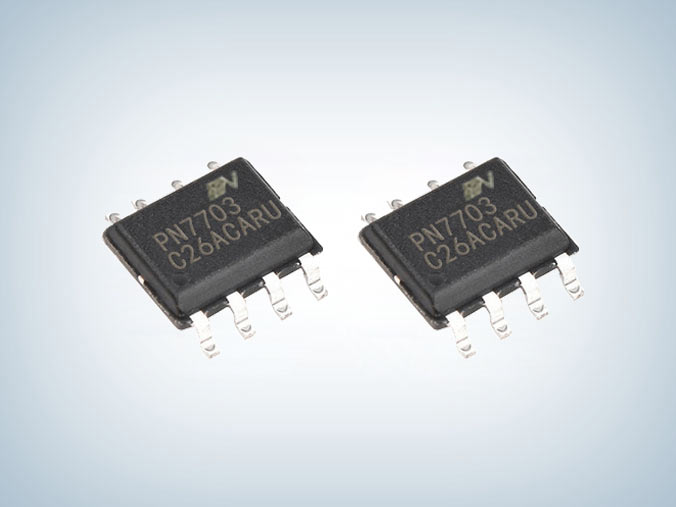

PN7703C/L/M 電動牙刷驅動芯片
所屬分類：芯朋電機驅動芯片
品牌：芯朋微
型號：PN7703C/PN7703L/PN7703M
封裝：SOP8/SOT23-6/DFN2×2
功率：0.8Ω
電流：2
型號：PN7703C/PN7703L/PN7703M
封裝：SOP8/SOT23-6/DFN2×2
功率：0.8Ω
電流：2
訂購熱線：0755-23087599
PN7703C/L/M是一款具有超低功耗睡眠模式的兩通道直流馬達驅動芯片，其可以控制馬達進入正轉、反轉、剎車、滑行和超低功耗睡眠模式。該芯片集成了欠壓保護、過溫保護和輸出短路保護等功能。PN7703電動牙刷驅動芯片驅動級為HVCMOS結構，PN7703C/L導通電阻：HS+LS=0.8ohm，PN7703M導通電阻：HS+LS=1ohm。
PN7703產品特征
■ PN7703C寬電源電壓范圍：VM：1.8V～8V VCC：1.8V～8V
■ PN7703L寬電源電壓范圍：VCC：2V～8V
■ PN770M寬電源電壓范圍：1.8V～8V
■ 低導通電阻 (PN7703C/L: HS+LS=0.8ohm；PN770M: HS+LS=1ohm)
■ 正轉、反轉、剎車和睡眠模式
■ 低睡眠電流：IVCC<100nA (PN7703C: nSLEEP=“L”；PN7703L/M:IN1=IN2=0且維持1ms)
■ PN7703C/M提供最大2A峰值工作電流；PN7703L提供1.5A峰值驅動輸出，0.8A連續驅動輸出
■ 異常保護包括：電源欠壓保護/內置過溫保護/內置輸出短路保護
封裝/訂購信息
| 訂購代碼 | 封裝 |
| PN7703CDFC-R1 | DFN2×2 |
| PN7703CSEC-R1 | SOP8 |
| PN7703LTC-A1 | SOT23-6 |
| PN7703MSEC-R1 | SOP8 |

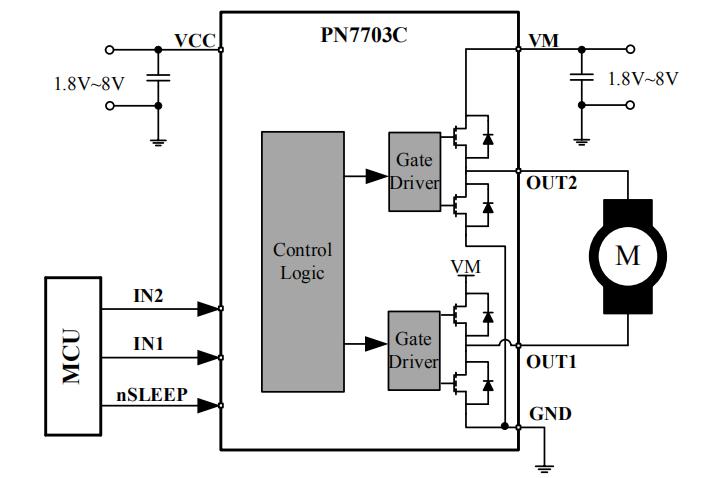

PN7703C典型電路圖
PN7703C/L/M應用領域
■ 智能電表
■ 智能門鎖
■ 攝像頭
■ 玩具
PN7703C/L/M導通電阻小，帶載能力強，Rdson:0.8Ω，連續驅動0.8A，被廣泛應用在電動牙刷、小型玩具等，PN7703L可兼容MP6513L；PN7703C/PN7703M可兼容DRV8837C，更多PN7703C/L/M電動牙刷驅動芯片產品手冊及應用資料請向驪微電子申請。>>
