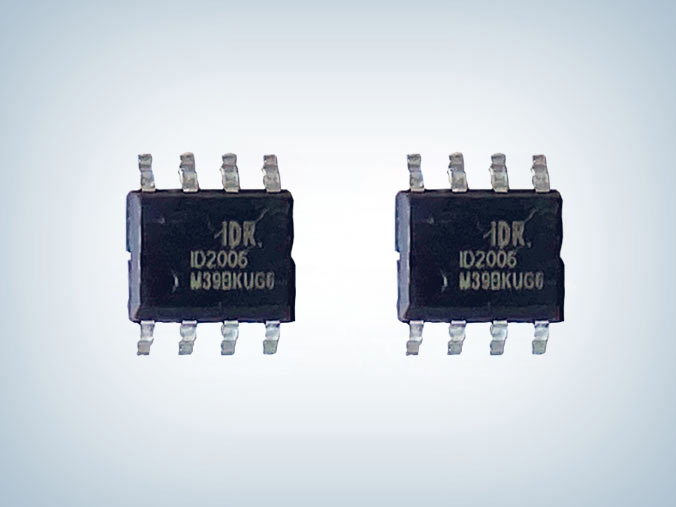

ID2006 200V半橋驅動芯片
品牌：芯朋微/安趨
型號：ID2006SEC-R1
封裝：SOP8
功率：6V~18V
電流：1A/1A
型號：ID2006SEC-R1
封裝：SOP8
功率：6V~18V
電流：1A/1A
訂購熱線：0755-23087599
ID2006芯片是一款基于P襯底、P外延工藝的高壓、高速功率MOSFET和IGBT驅動芯片，具有獨立的高低邊參考輸出通道。該浮動通道可用于驅動高側配置的N溝道功率MOSFET，工作電壓高達200V。輸入信號可以兼容CMOS和LSTTL信號，邏輯輸入電平低至33V。具有大電流輸出能力。
ID2006芯片特性
■ 高側浮動偏移電壓200V
■ 輸入邏輯兼容3.3V/5V
■ dV/dt抗干擾能力±50V/nsec
■ 芯片工作電壓范圍6V~18V
■ 拉/灌電流能力典型值1A/1A
■ VS負偏壓能力典型值-9V

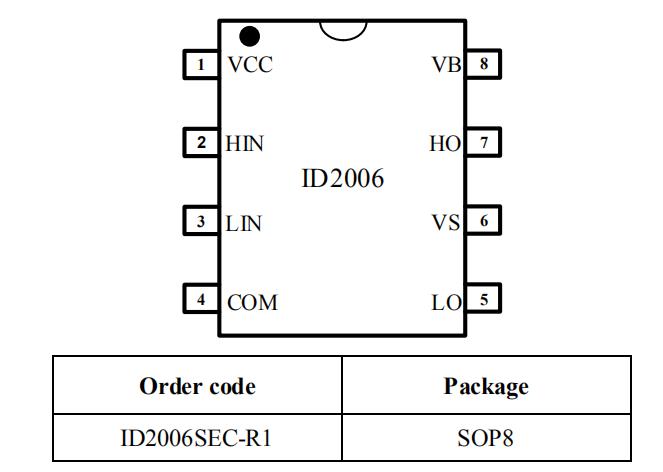

id2006驅動芯片封裝及引腳
id2006驅動芯片封裝及引腳

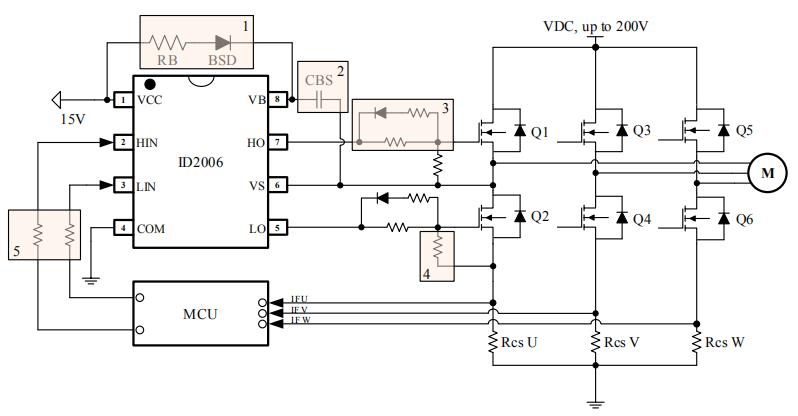

驅動芯片id2006工作原理圖
備注1：RB值建議使用10Ω，BSD采用超快恢復或肖特基二極管�！ �
備注2：CBS值根據PWM控制條件而定�！ �
備注3：驅動電路應根據所使用的MOSFETs進行調整。
備注4：MOSFETs柵極和源極之間的下拉電阻，建議為10kΩ�！ �
備注5：HIL/LIN和MCU之間的電阻器，建議值為100-1kΩ。
應用領域
■ 中小型功率電機驅動
■ 功率MOSFET驅動
■ 半橋功率逆變器
■ 全橋功率逆變器
■ 任意互補驅動轉換器
ID2006 200V半橋驅動芯片是高低側半橋驅動芯片，具有防直通功能、輸入功率電壓高達 200V， 6-18V 寬范圍工作電壓范圍、1A/1A 拉灌電流能力、輸入兼容 3.3V, 5V 邏輯工作電平，典型應用于電動車、電動平衡車等領域，更多id2006驅動芯片產品手冊及應用資料請向驪微電子申請。>>
