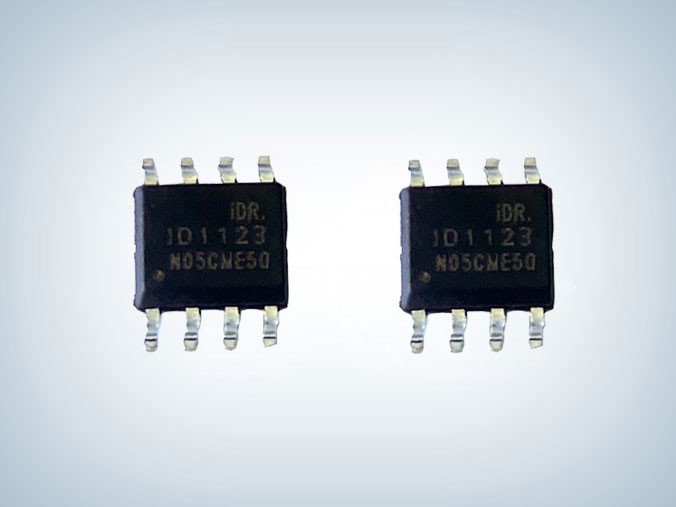

ID1123D 18V 單管自舉驅動芯片
品牌：芯朋微/安趨
型號：ID1123DDEC-R1/ID1123DSEC-R1
封裝：DFN3×3-8L/SOP8
功率：18V
電流：3A/3.5A
型號：ID1123DDEC-R1/ID1123DSEC-R1
封裝：DFN3×3-8L/SOP8
功率：18V
電流：3A/3.5A
訂購熱線：0755-23087599
ID1123D單管自舉驅動芯片集成自舉二極管有DFN3×3-8L和SOP8兩種封裝，是18V半橋柵極驅動芯片，高側浮動偏移電壓18V，輸入邏輯兼容3.3V和5V，3A/3.5A 拉灌電流能力，可兼容替代ON/安森美NCP81155，廣泛應用于電子煙、無線充電器、DCDC變換器等領域。
ID1123D 自舉驅動芯片特點
■ 較寬的工作電壓范圍
■ 高側浮動偏移電壓18V
■ 輸入邏輯兼容3.3V和5V
■ 使能功能引腳
■ 自適應死區防直通電路
■ HO輸出與N同相，LO輸出與IN反相
■ 一路PWM信號控制兩路輸出
■ 所有通道延時匹配功能

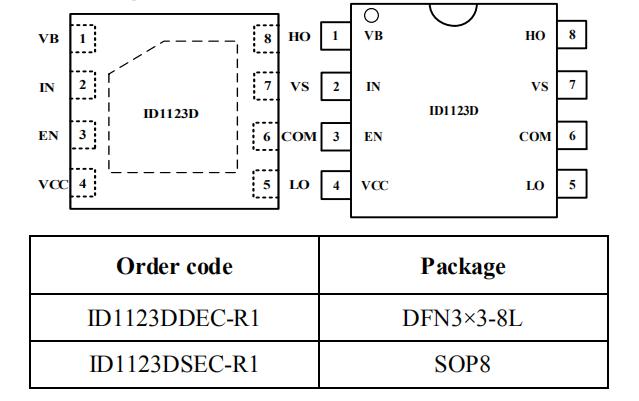

封裝/訂購信息

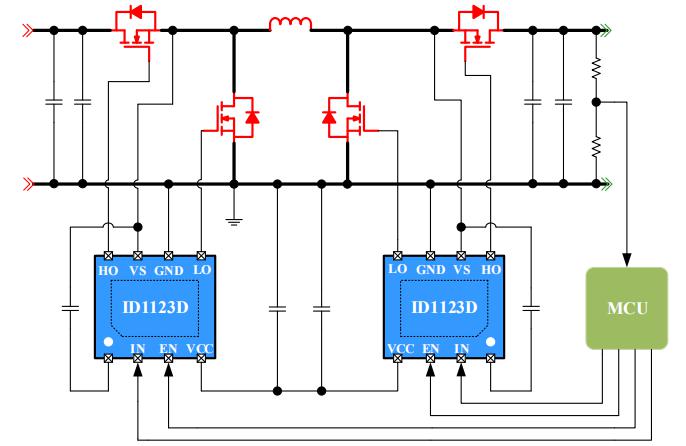

ID1123D典型電路圖
應用領域
■ 電子煙
■ 無線充電器
■ DCDC變換器
ID1123D自舉驅動芯片其浮地通道驅動設計能適應高達18V的BUS電壓，可通過控制使能引腳(EN)為低電平來關斷驅動器的輸出，內部自適應死區電路可有效防止功率管共態導通并進一步降低了開關損耗，是一款單相高壓功率的MOSFET和IGBT柵極驅動器，其被優化用于驅動高側和低側功率晶體管。
