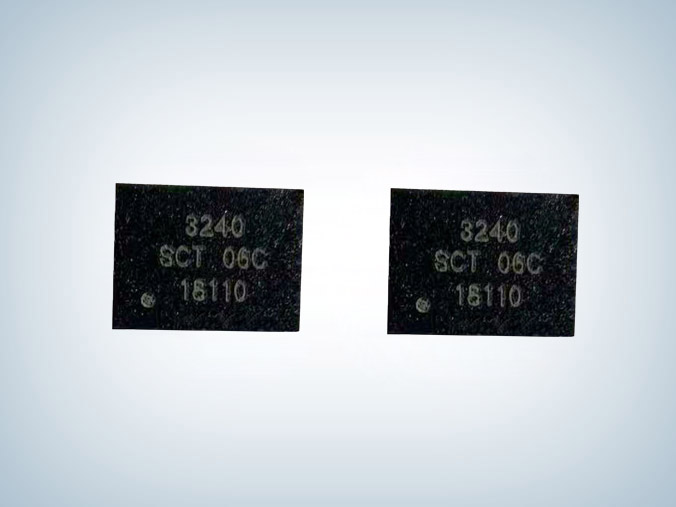

SCT63240 15W無線充專用全橋mos
所屬分類：無線充芯片
品牌：SCT(芯洲科技)
型號：SCT63240
封裝：3mmx4mm超扁平19腳QFN
功率：20W
電流：4.2V-17V
型號：SCT63240
封裝：3mmx4mm超扁平19腳QFN
功率：20W
電流：4.2V-17V
訂購熱線：0755-23087599
SCT63240是一款用于無線充電器的高集成度電源管理芯片，輸出功率可支持20W�？纱钆鋵Ｓ脽o線充電發射控制芯片或者通用MCU實現符合WPC標準的高性能、高效和高性價比的無線充電發射器�！ �
SCT63240無線充專用全橋mos內置驅動和由4個MOSFET管組成全橋功率級，5V固定輸出的降壓型開關穩定器，3.3V輸出LDO，2.5V高精度基準電壓以及電流檢測。專有的驅動級設計技術可幫助系統實現更好的抗EMI特性。專有的無損電流檢測技術提供精度高達±2%的功率級電流信息，用于無線充電發射端的異物檢測（FOD）和電流解調�！ �
SCT63240內置的輸出降壓型開關穩壓器和低壓差線性穩壓器可為充電控制器和外圍電路提供5V和3.3V供電。提供輸入欠壓保護，過流保護，短路保護以及過溫等完善的芯片保護機制。
該轉換器采用19引腳3mmx4mm的超扁平QFN封裝。
SCT63240 無線充專用全橋mos特性
■ 寬范圍4.2V-17V輸入電壓
■ 支持20W功率輸出
■ 集成4個功率MOSFET的全橋，MOSFET管導通電阻13-mΩ
■ 集成5V固定輸出，帶載能力高達1A的高效降壓型開關穩定器
■ 優化抗EMI設計
■ 內置3.3V輸出，帶載能力200mA的低壓差線性穩定器
■ 提供2.5V電壓基準
■ 集成無損±2%精度的全橋電流檢測，可用于異物檢測（FOD）和電流解調功能
■ PWM兼容3.3V和5V邏輯信號輸入
■ 輸入欠壓保護
■ 過流保護
■ 過溫保護
■ 3mmx4mm超扁平19腳QFN封裝

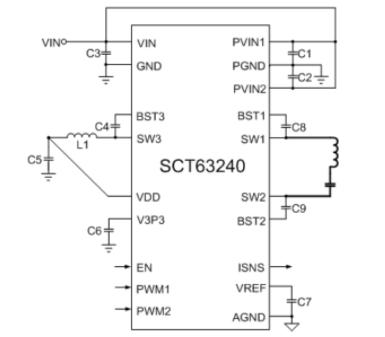

典型應用電路圖
SCT63240應用領域
■ 采用WPC標準的5W至15W手機、便攜設備、可穿戴設備無線充電器
■ 通用的用于消費、工業和醫療設備的無線充電器
■ 多線圈無線充電發射器
SCT63240無線充專用全橋mos采用QFN-19L封裝，是用于無線充電器的20W高集成度高效電源管理芯片，更多SCT63240參數、電特性等詳細產品手冊資料，請向驪微電子申請。>>
