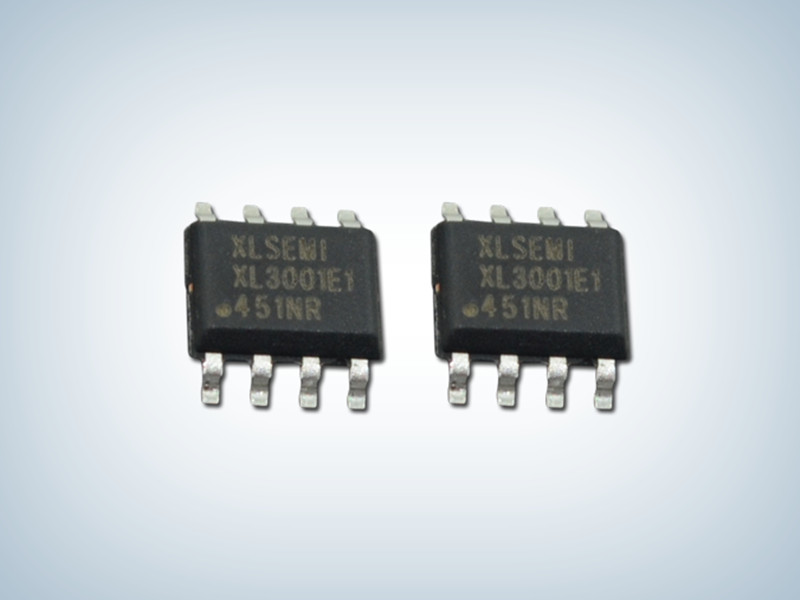

XL3001_降壓型LED恒流驅動芯片 XL3001
所屬分類：XL/芯龍系列
品牌：芯龍
型號：XL3001
封裝：SOP8L-EP
功率：60W
電流：3A
型號：XL3001
封裝：SOP8L-EP
功率：60W
電流：3A
訂購熱線：0755-23087599
XL3001產品描述：
XL3001是一款降壓恒流型LED驅動器，可工作在DC8V到40V輸入電壓范圍，低紋波，內置功率MOS。XL3001內置固定頻率振蕩器與頻率補償電路，簡化了電路設計。 PWM 控 制 環 路可以調節占空比從0~100%之間線性變化。內置輸出過電流保護功能，當輸出短路時，開關頻率從220KHz降至60KHz。內部補償模塊可以減少外圍元器件數量。
XL3001產品特點：
XL3001是一款降壓恒流型LED驅動器，可工作在DC8V到40V輸入電壓范圍，低紋波，內置功率MOS。XL3001內置固定頻率振蕩器與頻率補償電路，簡化了電路設計。 PWM 控 制 環 路可以調節占空比從0~100%之間線性變化。內置輸出過電流保護功能，當輸出短路時，開關頻率從220KHz降至60KHz。內部補償模塊可以減少外圍元器件數量。
XL3001產品特點：
8V到40V寬輸入電壓范圍
0.21V輸出電流采樣電壓
最大占空比100%
最小壓差0.3V
固定220KHz開關頻率
最大3A開關電流
內置功率MOS
出色的線性與負載調整率
內置頻率補償功能
內置輸出短路保護功能
內置熱關斷功能
內置電流限制功能
SOP8-EP封裝

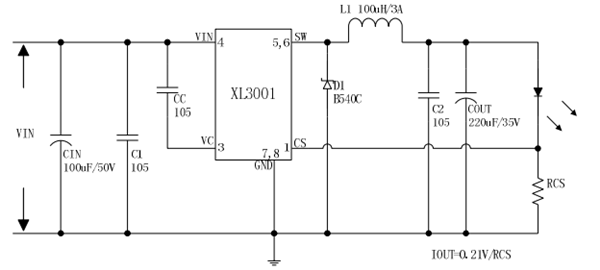

典型應用圖
典型應用圖
