SF5775產品描述：
SF5775是一款高性能，第二代準諧振（ QR- | | TM） PWM控制器離線反激式電源轉換器應用。內置專有的QR- | | TM技術與高水平的保護功能，提高了開關電源的可靠性和性能。
SF5775是一款高性能，第二代準諧振（ QR- | | TM） PWM控制器離線反激式電源轉換器應用。內置專有的QR- | | TM技術與高水平的保護功能，提高了開關電源的可靠性和性能。
在SF5775 ， “數碼防抖”功能，可以自動選擇并鎖定一個山谷在給定的負載，從而可以實現音頻無噪音運行。在另一方面， “數字頻率抖動”功能，使系統具有優異的EMI性能比傳統的QR系統。
SF5775是多模式控制器。當滿負荷，該IC在CCM模式或QR模式的基礎上AC線路輸入的工作。當負載變低時，IC進入“數字頻率折返”的模式，以提高功率轉換效率。當輸出功率是非常小的，IC進入到突發模式，可以實現小于100mW的空載功率。
SF5575集成了欠壓鎖定（ UVLO ） ， VCC過電壓保護（OVP ） ，輸出過電壓保護（輸出OVP ）功能和保護，逐周期電流限制（ OCP ） ，管腳浮保護，過負載保護（ OLP ） ，軟啟動， VCC鉗位，柵極鉗位，在SF5775 ，保護功能自動恢復模式保護。

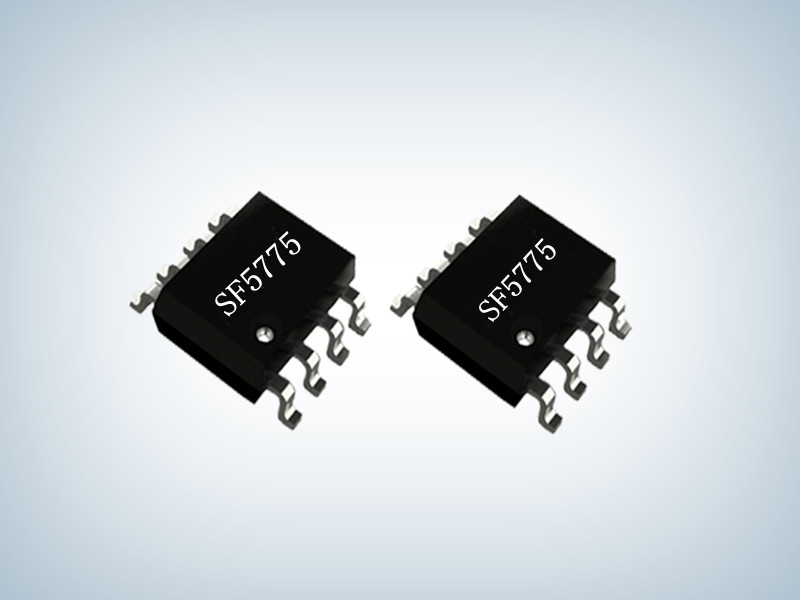

SF5775提供SOP8兩種封裝形式。
SF5775提供SOP8兩種封裝形式。
SF5775產品特點：
專有的QR - | | TM技術：數字抗抖動音頻無噪音運行，數字頻率折返，數字頻率抖動更好的EMI
超過100mW的待機功耗減
高效率多模式操作
12.7us最大占空比。
80kHz的最大導通時間
52KHZ頻率低鉗位在QR模式
65％的最大占空比
CCM模式自適應斜坡補償
內置600V功率MOSEFT
內置的同步斜坡補償
恒定功率限制
典型應用圖
典型應用圖
