QX9920 _LED降壓恒流驅動芯片QX9920
所屬分類：QX泉芯系列
品牌：泉芯
型號：QX9920
封裝：SOT23-6
功率：0.6W
電流：3A
型號：QX9920
封裝：SOT23-6
功率：0.6W
電流：3A
訂購熱線：0755-23087599
QX9920產品特點：
QX9920 是一款高效率，穩定可靠的高亮度LED燈恒流驅動控制芯片，內置高精度比較器，固定關斷時間控制電路，恒流驅動電路等，特別適合大功率、多個高亮度LED燈串的恒流驅動.
QX9920 是一款高效率，穩定可靠的高亮度LED燈恒流驅動控制芯片，內置高精度比較器，固定關斷時間控制電路，恒流驅動電路等，特別適合大功率、多個高亮度LED燈串的恒流驅動.
QX9920采用固定關斷時間的峰值電流控制方式，其工作頻率最高可達1MHz，可使外部電感和濾波電容體積減小，效率提高，節省PCB面積。關斷時間最小為620ns，并可通過外部電容進行調節，工 作頻率也可根據用戶要求進行調節。在EN端加PWM信號，可調節LED燈的亮度。
QX9920通過調節外置電流檢測電阻的阻值來設置流過LED燈的電流，從而設置LED燈的亮度，流過LED燈的電流可從幾十毫安到2.5安培變化。

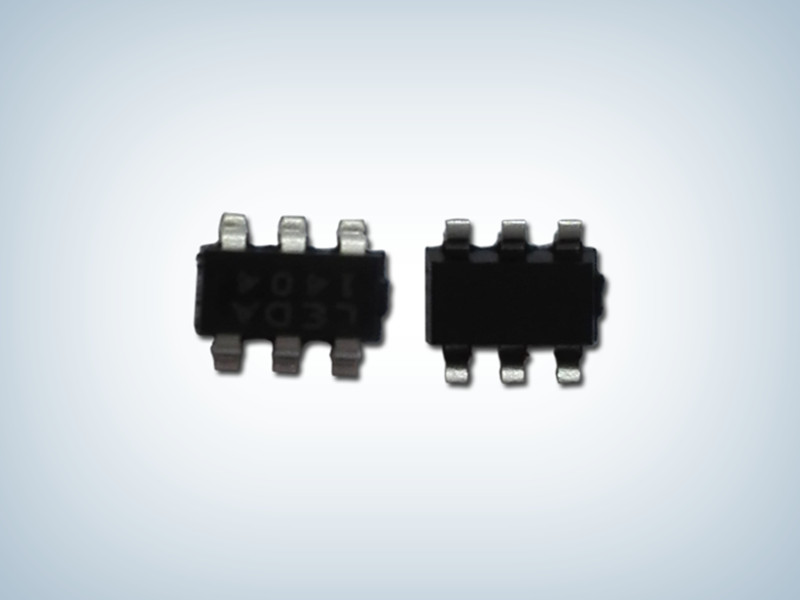

QX9920采用SOT23-6封裝。
QX9920產品特點：
寬輸入電壓范圍：2.5V~100V
高效率：可高達90%
最大工作頻率：1MHz
芯片供電欠壓保護：2.5V
峰值電流采樣電壓：250mV
亮度可調：EN端加PWM信號
關斷時間可調
內置電流采樣前沿消隱電路

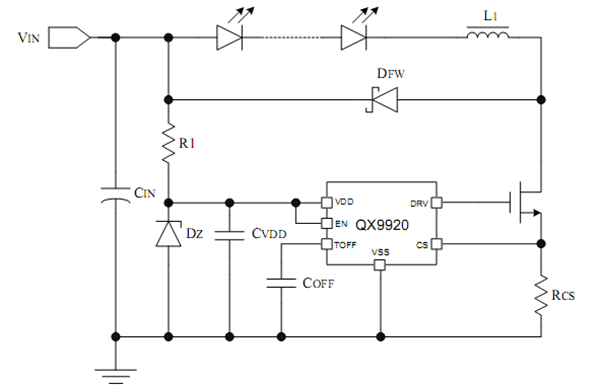

典型應用圖
典型應用圖
