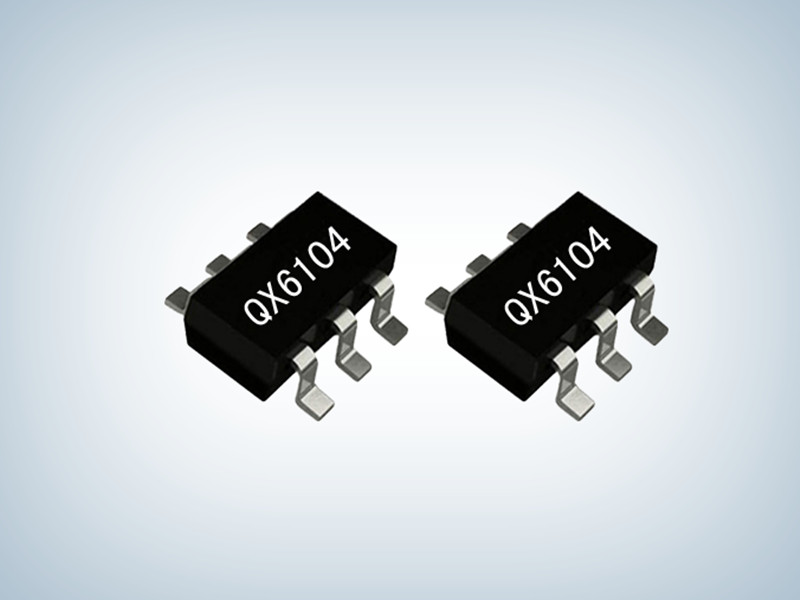

QX6104_LED非隔離恒流驅動芯片 QX6104
所屬分類：QX泉芯系列
品牌：泉芯
型號：QX6104
封裝：SOT-23-6
功率：60W
電流：2A
型號：QX6104
封裝：SOT-23-6
功率：60W
電流：2A
訂購熱線：0755-23087599
QX6104產品描述：
QX6104 是一款高精度降壓型大功率LED恒流驅動芯片。適用于交流 85V到265V全范圍輸入電壓的大功率 LED恒流驅動電源。
QX6104 是一款高精度降壓型大功率LED恒流驅動芯片。適用于交流 85V到265V全范圍輸入電壓的大功率 LED恒流驅動電源。
專利的高端電流檢測、固定頻率、電流模 PWM 控制方式，具有優異的線性調整率和負載調整率。芯片典型工作頻率約65KHz。
芯片采用的特有恒流控制方式，使得LED輸出電流精度達到±3%以內。
芯片內部集成的抖頻功能可降低EMI成本。內置環路補償與斜坡補償，無需外部補償，應用設計簡單。
QX6104具有多重保護功能，包括DRV驅動 MOS 柵極電壓鉗位、LED開路/短路保護，逐周期限流保護，輸入供電欠壓/過壓保護及電源嵌位等功能
QX6104產品特點：
高端 MOS 驅動
輸出電流：可達 2A
LED均值電流控制：恒流效果
LED輸出電流精度：±3%
高效率：最高可達93%以上
固定工作頻率，電流模 PWM
抖頻功能
內置環路補償、斜坡補償
LED開路/短路保護
芯片供電欠壓/過壓保護
功率管柵極電壓嵌位：17V

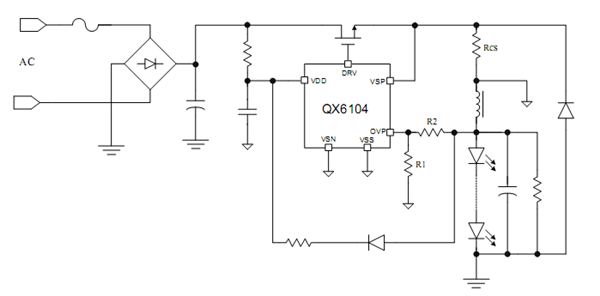

典型應用圖
典型應用圖
