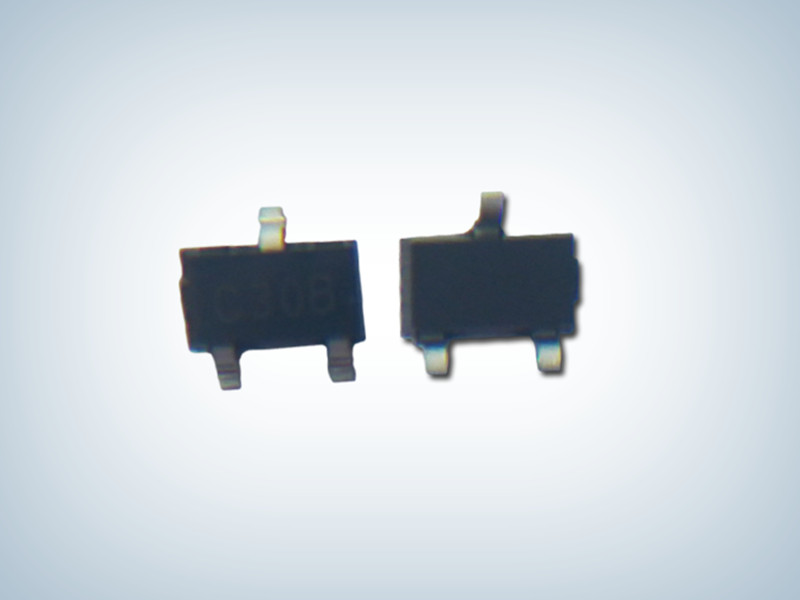

QX2304_電源IC QX2304
所屬分類：QX泉芯系列
品牌：泉芯
型號：QX2304
封裝：SOT23-3 SOT23-5 SOT89-3 TO-92
功率：2W
電流：300mA
型號：QX2304
封裝：SOT23-3 SOT23-5 SOT89-3 TO-92
功率：2W
電流：300mA
訂購熱線：0755-23087599
QX2304 產品描述：
QX2304是一款高效率、低功耗、低 紋波、高工作頻率的PFM同步升壓DC-DC變換器。 QX2304僅需要三個外圍元件，就可完成將低輸入的電池電壓變換升壓到所需的工作電壓。 QX2304的輸出電壓，可通過內部調節進行選擇（步進0.1V），方便客戶應用于不同的輸出負載情況。QX2304系統輸出電壓具有低紋波，低噪聲的特點。
QX2304內置的同步開關管可極大降低開關管上的損耗，使效率最高可達95%。QX2304工作于PFM模式，可有效降低輕載模式下的損耗，提高設備的使用周期。同時，芯片低的靜態電流可進一步降低系統損耗。
QX2304是一款高效率、低功耗、低 紋波、高工作頻率的PFM同步升壓DC-DC變換器。 QX2304僅需要三個外圍元件，就可完成將低輸入的電池電壓變換升壓到所需的工作電壓。 QX2304的輸出電壓，可通過內部調節進行選擇（步進0.1V），方便客戶應用于不同的輸出負載情況。QX2304系統輸出電壓具有低紋波，低噪聲的特點。
QX2304內置的同步開關管可極大降低開關管上的損耗，使效率最高可達95%。QX2304工作于PFM模式，可有效降低輕載模式下的損耗，提高設備的使用周期。同時，芯片低的靜態電流可進一步降低系統損耗。
QX2304產品特點：
最高效率：95%
最高效率：95%
最高工作頻率：300 KHz
低靜態電流：15uA
可選輸出電壓：2.5V～3.6V
輸出精度：±2.5%
寬輸入電壓范圍：0.9V～3.6V
低紋波，低噪聲

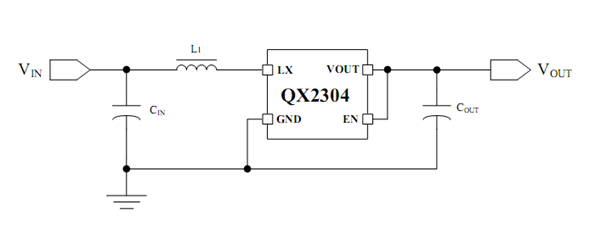

典型應用圖
典型應用圖
