PN8015M集成PFM控制器及800V高雪崩能力智能功率MOSFET，用于外圍元器件極精簡的小功率非隔離開關電源，輸出電壓可通過FB電阻調整。PN8015M內置800V高壓啟動與自供電模塊，實現系統快速啟動、超低待機、自供電功能。該芯片提供了完整的智能化保護功能，包括過載保護，欠壓保護，過溫保護。另外PN8015M的降頻調制技術有助于改善EMI特性。
PN8015產品特點:
■ 內置800V高雪崩能力智能功率MOSFET
■ 內置高壓啟動和自供電電路
■ 適用于Buck、Buck-Boost、Flyback等多種架構
■ 適用于Buck、Buck-Boost、Flyback等多種架構
■ 輸出電壓3.3V~12V可通過FB電阻調整
■ 半封閉式穩態輸出電流> 200mA @230VAC
■ 改善EMI的降頻調制技術
■ 優異的負載調整率和工作效率
■ 優異的負載調整率和工作效率
■ 全面的保護功能
過載保護（OCP）
過溫保護（OTP）
欠壓保護（OVP)

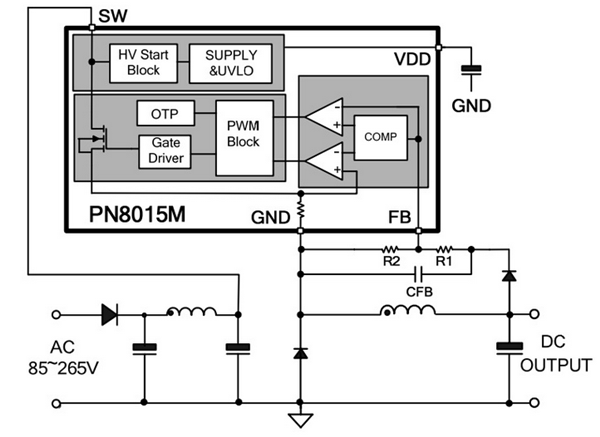

典型應用圖
典型應用圖
PN8015輸出電壓3.3V~24V可通過FB電阻調整，適用于Buck、Buck-Boost、Flyback等多種架構，典型用于 5V0.2A風扇應用方案，更多PN8015原理圖，電源輸入輸出規格，BOM 表，電感參數等數據表單，請向驪微電子申請。>>
