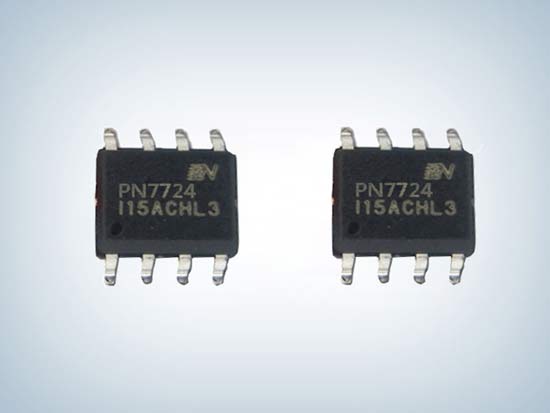

PN7724 10W無線充電芯片發射ic
所屬分類：Chipown/芯朋微
品牌：芯朋微
型號：PN7724
封裝：SOP8-PP
功率：5W/7.5W/10W
電流：3V～12V
型號：PN7724
封裝：SOP8-PP
功率：5W/7.5W/10W
電流：3V～12V
訂購熱線：0755-23087599
PN7724無線充電發射ic概述：
PN7724是一款用于無線充電的智能功率芯片。該芯片集成了驅動及四顆高效功率級場效應管，內置自舉高壓PMOS，內置5V/30mA LDO， 支持3-9V輸入，典型應用5W/7.5W/10W無線充電方案，具有自適應死區功能。該芯片還集成了欠壓保護和過溫保護功能。芯片采用SOP8-PP封裝，具有良好的散熱性能。
PN7724無線充電ic產品特征：
■ 寬電源電壓范圍：3V～12V
■ 輸出功率10W
■ 高達500KHz工作頻率
■ 內置自舉高壓PMOS管
■ 集成5V LDO（30mA）用于MCU供電
■ 輸入管腳兼容5V和3.3V控制信號
■ 工作溫度：-40～125°C
■ 全面保護功能：
�。�1）電源欠壓保護
�。�2）內置過溫保護
■ SOP8-PP封裝

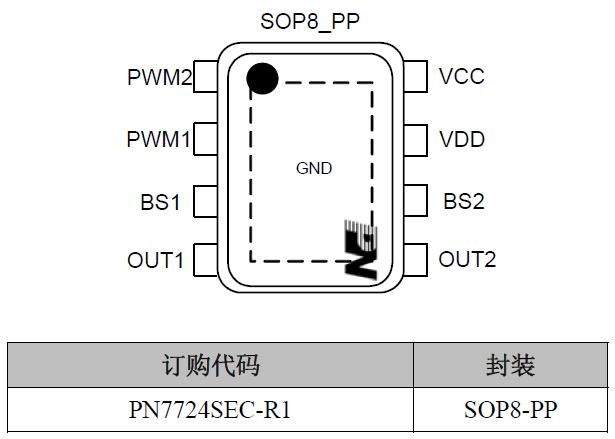

PN7724封裝/訂購信息：
PN7724管腳定義：
| 管腳標號 | 管腳名 | 管腳功能描述 |
| 1 | PWM2 |
邏輯輸入信號2 PWM2=L，OUT2下拉到低電位； PWM2=H，OUT2 上拉到高電位 |
| 2 | PWM1 |
邏輯輸入信號1 PWM1=L，OUT1下拉到低電位； PWM1=H，OUT1上拉到高電位 |
| 3 | BS1 | 高側功率管的電源1 |
| 4 | OUT1 | 開關節點1，連接高側功率管的源和低側功率管的漏 |
| 5 | OUT2 | 開關節點2，連接高側功率管的源和低側功率管的漏 |
| 6 | BS2 | 高側功率管的電源2 |
| 7 | VDD | 芯片電源 |
| 8 | VCC | 芯片內部LDO，輸出為5V（限流30mA，可為外部器件供電） |
| 9 | GND | 芯片地 |

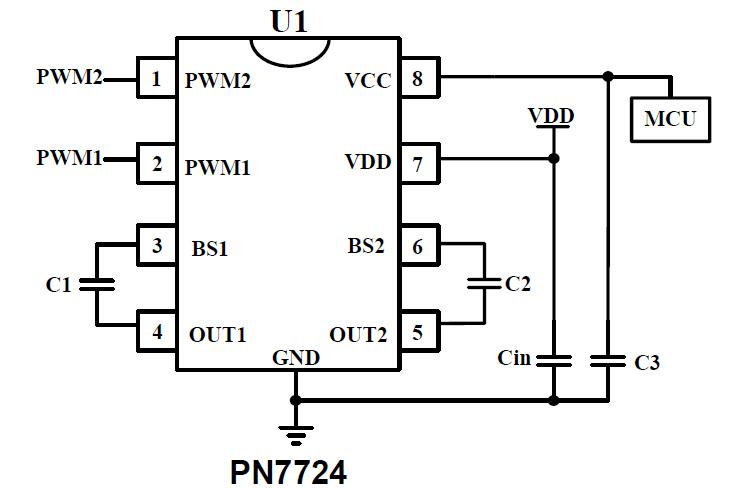

PN7724無線充電芯片電路圖：
