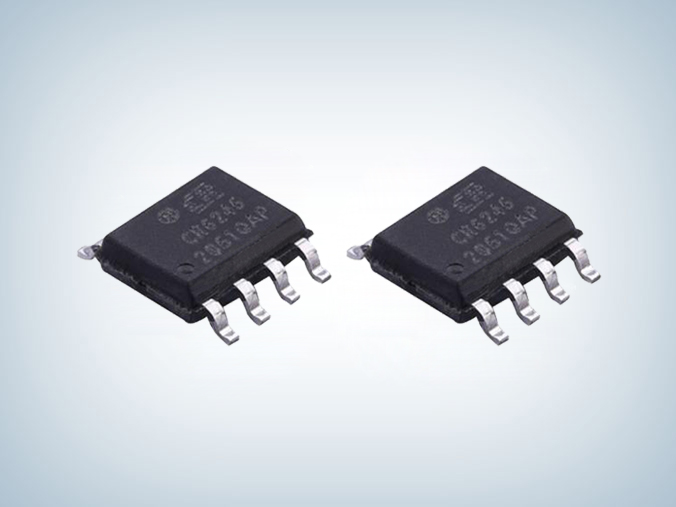

CR6245電源IC采用SOP-7L封裝,是高精度CC/CV原邊檢測PWM開關,充電器、適配器AC 90 - 264 V典型應用功率≤6W,采用原邊控制方式,不需要 TL431 和光耦,電路結構簡單、較少的外圍元器件,適用于小功率 AC/DC 電源適配器、充電器。
CR6245是一款高性能原邊檢測控制的 PWM 開關,待機功耗小于 75mW。CR624X 內部采用了多模式控制的效率均衡技術,用于優化芯片系統待機功耗。QR控制模式提升效率,同時采用了初級電感量補償技術和內部集成的輸出線電壓補償技術,保證了芯片在批量生產過程中CC/CV 輸出精度,內置的全電壓功率自適應補償技術保證了系統在全電壓范圍(90V~264V)內輸出恒定的功率。
CR6245_5w原邊反饋控制芯片集成了多種功能和保護特性,包括欠壓鎖定(UVLO),VDD 過壓保護(OVP),軟啟動,過溫保護(OTP),逐周期電流限制(OCP),CS 引腳懸空保護,輸出短路保護,內置前沿消隱電路,輸出整流二極管短路保護電路,輸出過壓保護電路。而且內置所有 PIN 腳懸空保護功能,使得芯片具有更高的可靠性。
CR6245電源IC主要特點
⚫ 待機功耗低于75mW
⚫ 原邊檢測拓?fù)浣Y(jié)構,無需光耦和TL431
⚫ 全電壓范圍內高精度恒壓和恒流輸出
⚫ 可編程CC/CV模式控制
⚫ 采用多模式控制的效率均衡技術
⚫ 高能效QR控制模式
⚫ 內置輸出線電壓補償功能
⚫ 內置初級電感量偏差補償功能
⚫ 內置全電壓功率自適應補償功能
⚫ 動態負載響應功能
⚫ 內置過溫度保護功能
⚫ 內置輸出短路保護功能
⚫ 內置前沿消隱
⚫ 啟動電流和工作電流低
⚫ VDD端過壓保護和鉗位保護
⚫ 逐周期過流保護
⚫ 內置輸出整流二極管短路保護
⚫ 內置輸出過壓保護功能
⚫ 內置所有PIN腳懸空保護功能
⚫ SOP-7L綠色封裝

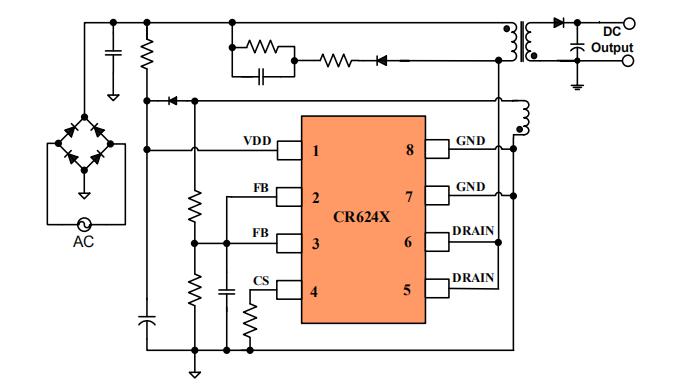

典型應用電路圖

應用領域
⚫ 小功率電源適配器
⚫ 蜂窩電話充電器
⚫ 數碼電源充電器
⚫ 電腦和服務器輔助電源
⚫ 替代線性調整器和RCC
CR6245_5V1.0A充電器方案,AC90V滿足啟動時間的條件下,實現AC264V樣機待機功耗<75mW;典型輸入電壓時平均效率>74%;能夠滿足最嚴格的能效標準“COC_T2”;全電壓可實現±5%的CC/CV輸出精度,更多CR6245_5w原邊反饋控制芯片產品手冊及應用資料請向我們申請。>>
