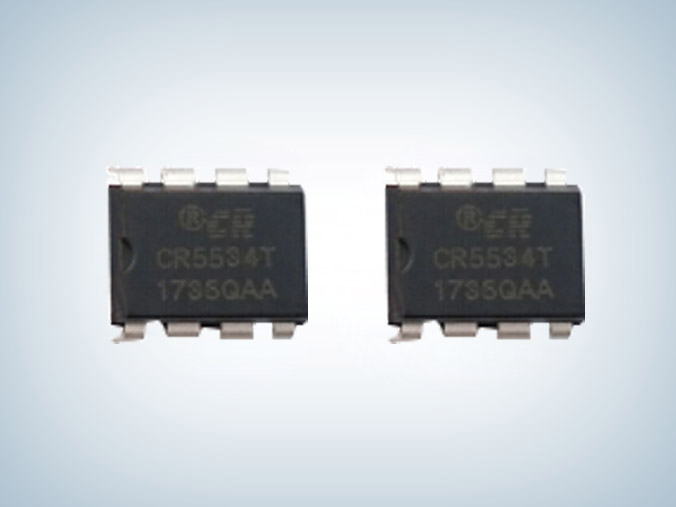

CR5534 15W反激式開關電源ic
所屬分類：CR/啟臣微
品牌：CR啟辰微
型號：CR5534
封裝：DIP-8L
功率：15W
電流：5V2.4A
型號：CR5534
封裝：DIP-8L
功率：15W
電流：5V2.4A
訂購熱線：0755-23087599
CR5534 反激式開關電源ic是一款采用 700V 高壓啟動、內置 65kHz 固定工作頻率、30mW 超低待機功耗的電流模 PWM 控制芯片，適用于 20W 以內的全電壓范圍離線開關電源。輕載和無負載情況下自動進入綠色模式和 Burst 模式，可以有效減小電源模塊的待機功耗，滿足能效六級標準要求。CR5534內置了同步斜坡補償電路，動態峰值限制電路減小了在寬電壓輸入時最大輸出功率的變化；CR5534內置了多種保護功能，驅動輸出采用的圖騰柱和軟驅動可有效降低了開關噪聲，更加容易地獲得良好的 EMI 性能。

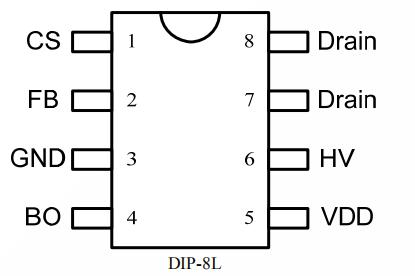

CR5534管腳排列
CR5534主要特點
■ 700V高壓啟動
■ 待機<30mW
■ 效率均衡技術、滿足能效六級標準
■ 集成600V MOSFET
■ 內置65kHz固定PWM頻率
■ 內置軟啟動技術降低開機MOSFET功率管漏源電壓應力
■ 頻率抖動技術改善了EMI特性
■ 工作無音頻噪音
■ 過壓保護(OVP)鎖存
■ 過載保護(OLP)和過溫保護(OTP)自動恢復
■ 內置同步斜坡補償增強環路穩定性
■ 內置前沿消隱(LEB)
■ 內置動態峰值電流補償功能，在輸入
■ 85V~264V的寬電壓下可實現恒定最大輸出功率
■ 輸入電壓欠壓保護功能
■ 4000V HBM ESD能力
■ DIP-8L 綠色封裝
典型應用功率
| 產品型號 | 待機功耗 | 適用功率 | 封裝 |
| CR5534 | <30mW | <15W | DIP-8L |

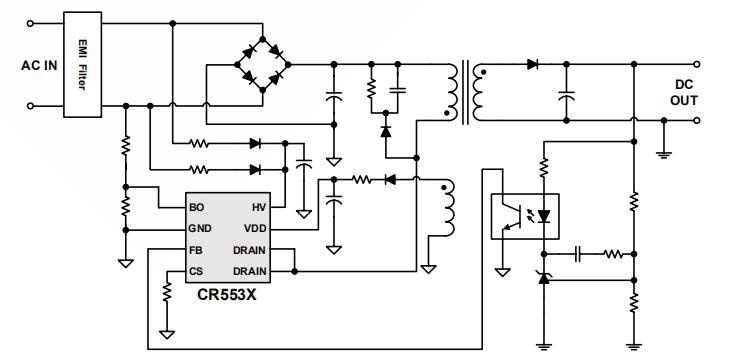

典型應用電路圖
應用領域
■ AC/DC電源適配器
■ 開放式電源
■ 電池充電器
■ ATX待機電源
■ 機頂盒電源
■ PDA電源
CR5534反激式開關電源ic是一款高性能的電流模式 PWM 電源開關，用于超低待機功耗和低成本的離線式反激轉換器。在5V2.4A充電器應用中，待機功耗<30mW，平均效率＞81%，更多CR5534_5V2.4A產品手冊、應用規格、BOM表、測試數據等應用資料請向驪微電子申請。>>
