OB2571x 恒流恒壓pwm芯片是一款高性能的初級側調節控制器，具有 cc/cv 操作，適用于中等功率 AC/DC 充電器和適配器應用。

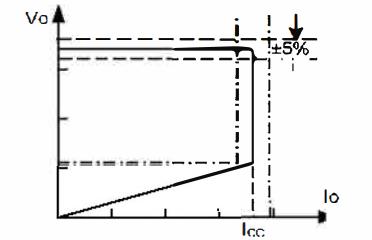

該器件集成了一個內部功率 MOSFET并在 QR 模式下運行，以提供高效率以及多種內置保護功能。 它消除了對次級反饋電路的需求，以降低總材料成本。 專有的恒壓（Cv）和恒流（CC）控制集成如下圖所示
在 CV 控制中，控制器根據負載情況改變操作模式。 滿載時，控制器在通用線路電壓下以準諧振 (QR) 模式運行。 初級側穩壓電源可提供高達高功率，而不受 DCM 或可聽噪聲的效率限制。
在 CC 控制中，OB2571x 對 Vcs 峰值電流和退磁脈沖進行采樣以調節輸出電流。 電流和輸出功率設置可以通過 CS 引腳上的檢測電阻 Rs 進行外部調整�！ �
OB2571x 提供具有自動恢復功能的全面保護范圍，包括逐周期電流限制、VDD OVP、OLP、SCP OTP 等�！ �

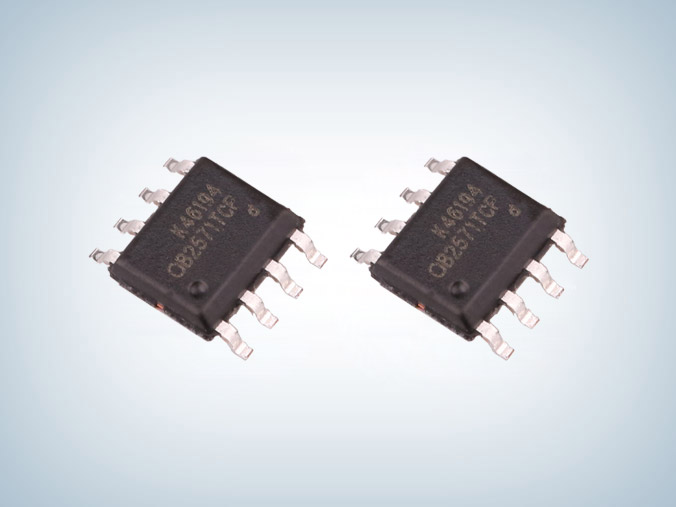

OB2571x 恒流恒壓pwm芯片在高壓空載條件下，消耗的輸入功率低于 75mW。OB2571x 采用 SOP-8 封裝
OB2571特性
■ 初級側感應和調節在 QR 模式下運行，無需 TL431 和光耦合器
■ 通用交流輸入高精度恒壓恒流調節
■ 可編程CV和CC調節
■ 集成功率MOSFET
■ 良好的動態響應
■ 可編程斷電保護和線路OVP保護(僅適用于2571Lx)
■ 內置控制回路補償
■ 內置前沿消隱 (LEB)
■ 超低啟動電流和低工作電流
■ 具有自動恢復功能的全面保護覆蓋
—VDD過電壓保護(VDD OVP)
—VDD欠壓滯后閉鎖（UVLO）
—逐周期限流
—反饋開環保護(OLP)
—輸出短路保護(SCP)

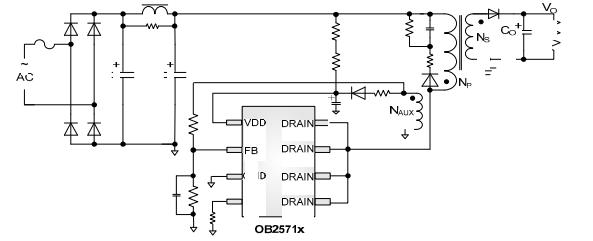

ob2571電源電路圖
ob2571應用領域：中功率交流/直流開關電源
■ 手機充電器
■ 平板電腦
■ AC / DC適配器
■ 機頂盒電源
OB2571x 恒流恒壓pwm芯片是一款高性能的集成多模式PWM 控制器，針對離線中等功率 AC/DC 應用進行了優化。 它在準諧振模式 (QR) 下運行，以通過初級側感應和調節提供高效率，從而為節能電源提供具有成本效益的解決方案。更多OB2571x 產品相關資料，樣品申請及供應交期價格可直接聯系驪微電子。>>
