CS6553產品描述：
CS6553是一款離線式小功率AC/DC開關電源的高精度原邊反饋LED恒流驅動電路，內部集成650V高壓功率管，適應于85~265Vac全范圍輸入反激式隔離LED恒流驅動。通過原邊控制實現恒流，無需變壓器輔助繞組檢測和供電，即可實現高精度的LED恒流輸出，降低成本。
CS6553內部集成了多重保護功能來加強系統的穩定性和可靠性，包括VDD欠壓保護，LED開路/短路保護，CS電阻短路保護，芯片過溫保護等，進入保護狀態后電路自動重啟。
CS6553產品特點：
兩繞組原邊控制實現恒流；
內部集成650V高壓功率MOSFET；
寬電壓85Vac~265Vac內實現高精度LED輸出電流；
±5% LED輸出電流精度；
低靜態功耗；
電感電流斷續模式；
內置前沿消隱電路（LEB）；
輸出短路/開路保護；
電流采樣電阻短路保護；
電源過壓/欠壓保護；
過溫保護；

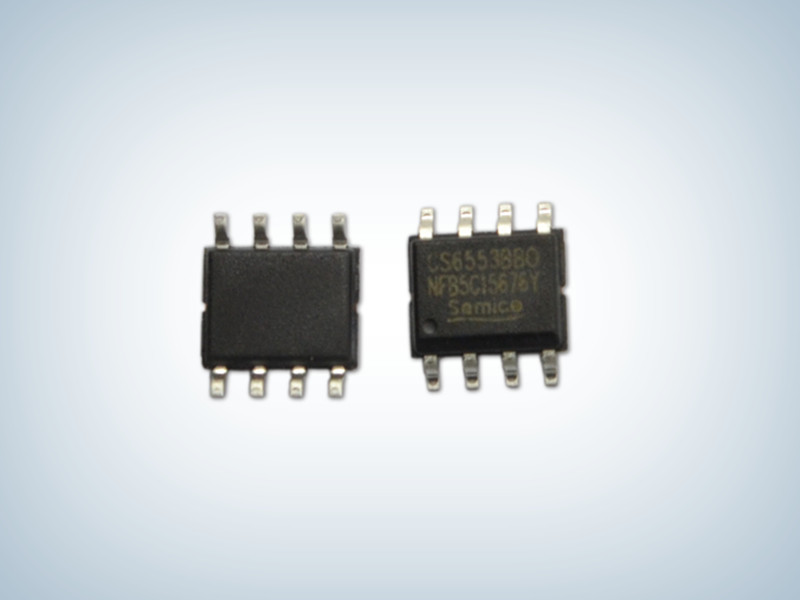

封裝形式：SOP8：CS6553ABO、CS6553BBO、CS6553BO、CS6553CBO
DIP8：CS6553BP

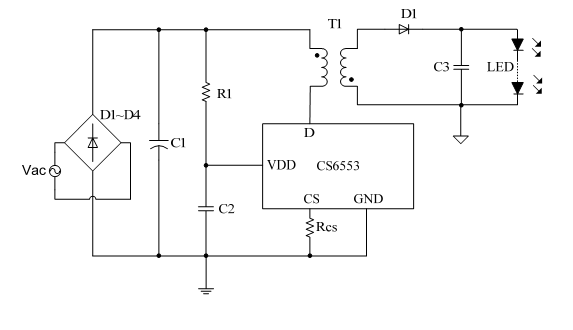

典型應用圖
典型應用圖
