XPD911是一款同步降壓多口互聯控制器，采用 QFN32(5*5)封裝集成 USB Type-C、USB Power Delivery（PD） 3.1 以及 PPS、QC3.0+/3.0 /2.0 快充協議、華為 FCP/SCP/HVSCP 快充協議、三星 AFC 快充協議、VOOC快充協議、MTK PE 快充協議、BC1.2 DCP 以及蘋果設備 2.4A 充電規范的多功能 USB 三端口控制器，為 AC-DC 適配器、智能排插等設備提供完整的 Type-C 和 Type-A 雙端口充電解決方案�！　�

　　XPD911 多口充協議芯片集成了 XPD-linkTM 互聯通信專利技術。通過 XPD-linkTM 互聯功能，XPD911 可以簡單靈活地應用在多個 Type-C 和 Type-A 端口的充電方案中。　　

　　XPD911 集成同步開關降壓控制器，內置功率 MOS。輸出電壓范圍是 3.3V 到 21V，能提供最大 65W 的輸出功率，能夠根據識別到的快充協議自動調整輸出電壓和電流。　　

　　XPD911 多口充協議芯片的輸出具有 CV/CC 特性，當輸出電流小于設定值，輸出 CV 模式，輸出電壓恒定；當輸出電流大于設定值，輸出 CC 模式，輸出電壓降低。XPD911 具有線補功能，隨著輸出電流的增大會相應提高輸出電壓，用以補償充電線纜內阻引起的電壓下降�！　�

　　XPD911 是前端電源光耦精確調壓，支持 1C1A，當 Type-C 和 Type-A 其中一個端口接入設備時，Type-C 或 Type-A 端口都可以實現獨立的快充功能。當 Type-C 和 Type-A都接入設備時，XPD911 的 Type-A 和 TYPE-C 會將輸出電壓降至 5V 給設備供電。特別的，當 Type-A 或者 Typec 口一直連接蘋果充電線但未接入蘋果手機時，其他口仍然有快充功能。作為充電器應用時，充電線會經常與充電器連接在一起。XPD911 完美解決了 Type-A 和 Type-C 口連接充電線應用時的快充難題�！　　　�

　　XPD911NA/XPD911NC/XPD911AA 都是后端 DCDC 精確調壓，XPD911NA 支持1C1A，XPD911NC 支持 2C，XPD911AA 支持 2A，且都能實現互聯功能，為多口應用提供比較簡潔的應用方案；當任意一個端口接入設備時，都可以實現獨立的快充功能；當兩個口都接入設備時，輸出電壓降至 5V 給設備供電。特別的，當 Type-A 或者 Type- C 口一直連接蘋果充電線但未接入蘋果手機時，其他口仍然有快充功能。作為充電器應用時，充電線會經常與充電器連接在一起，XPD911NA/XPD911NC/XPD911AA 完美解決了輸出口連接充電線應用時的快充難題。　　

　　XPD911多口充協議芯片具備非常高的可靠性。具有多種保護功能：輸入過壓、欠壓保護，輸出過流、過壓、欠壓、短路打嗝保護等，支持二次燒錄，可實現在線升級。

　　

　　XPD911 多口充協議芯片特性　　

　　■ 支持 USB Type-A 和 Type-C 多口工作模式　　

　　- 獨立工作時都有快充　　

　　- 多口工作時，都輸出 5V　　

　　- A 口或 C 口連接蘋果充電線但未接入蘋果手機時，其他口仍然有快充　　

　　■ 集成同步開關降壓轉換器　　

　　- 單口工作在直通模式　　

　　- 雙口工作在 DCDC 模式　　

　　- link 互聯有效時工作在 DCDC 模式　　

　　■ 支持 USB Type-C 協議　　

　　■ 定制型號支持兩種工作模式　　

　　- 輸入電壓動態調整模式（XPD911）　　

　　- 輸入電壓固定模式(XPD911NA/XPD911NC/XPD911AA)

　　■ 支持 USB Power Delivery（PD）3.1 以及PPS 協議　　

　　- 通過 PD3.1 認證（TID：）　　

　　- PDO 可配置：5V，9V，12V，15V， 20V　　

　　- 輸出功率高至 65W　　

　　- APDO 可配置：5V Prog，9V Prog，15V Prog，20V Prog　　

　　■ 支持 Quick Charge 3.0+/3.0/2.0 協議　　

　　- 支持小米 CHARGE TURBO 27W 協議　　

　　■ 支持華為 FCP/SCP/HVSCP 協議　　

　　■ 支持三星 AFC 協議　　

　　■ 支持 VOOC 協議　　

　　■ 支持 MTK PE 協議　　

　　■ 支持 USB BC1.2 DCP　　

　　■ 支持 Apple 2.4A 充電規范　　

　　■ 集成 CC、CV 控制環路　　

　　■ 支持在線升級功能　　

　　■ 支持線損補償功能　　

　　■ 支持任意小電流設備　　

　　■ 多重保護、高可靠性　　

　　- 輸入過壓、欠壓保護　　

　　- 輸出過壓、過流保護　　

　　- 短路保護　　

　　- 過溫保護　　

　　- NTC　　

　　- 全引腳 ESD 4KV　　

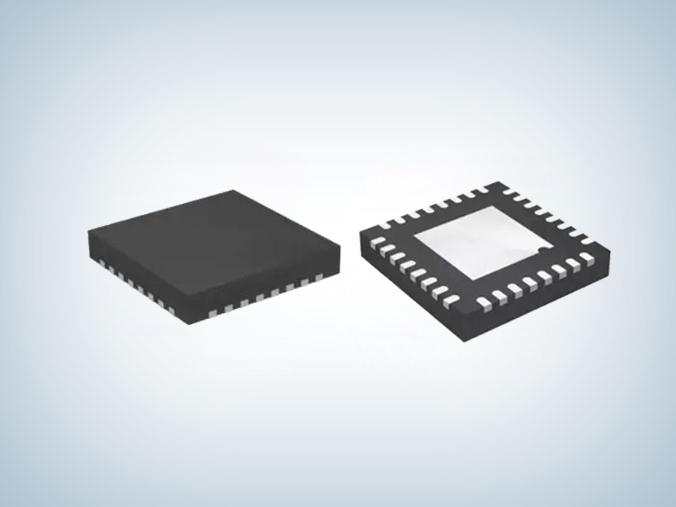

　　■ QFN32 5*5 封裝

　　

　　XPD911芯片引腳定義

　　

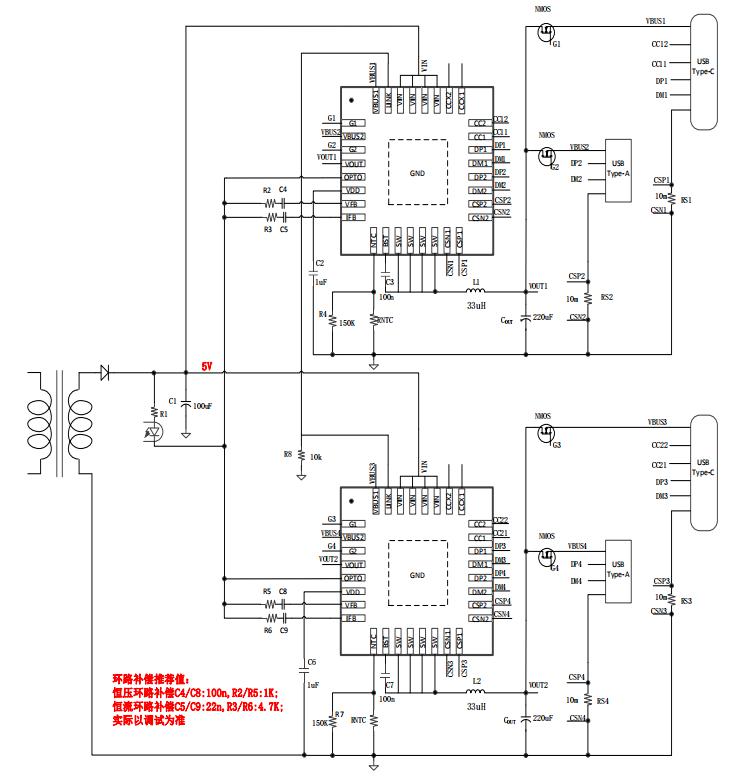

　　應用電路圖　　

　　注：輸入電壓動態調整模式 XPD911（通過光耦調節 ACDC 輸出）

　　

　　

　　XPD911芯片系列訂購信息

料號	PDO 配置和 APDO 配置	QC 配置	封裝
輸入電壓動態調整型號
XPD911DP6545T	C 口高功率 PDO:5V/3A，9V/3A,12V/3A,15V/3A,20V/3.25A APDO1:3.3-11V/3A；APDO2:3.3-21V/3A C 口低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A APDO1:3.3-11V/3A；APDO2:3.3-21V/2.25A	Class B	QFN32
XPD911DP6520T	C 口高功率 PDO:5V/3A，9V/3A,12V/3A,15V/3A,20V/3.25A APDO1:3.3-11V/3A；APDO2:3.3-21V/3A C 口低功率 PDO:5V/3A,9V/2.22A,12V/1.67A APDO1:3.3-11V/2A	Class B
XPD911DP6530T	C 口高功率 PDO:5V/3A, 9V/3A,12V/3A,15V/3A,20V/2.25A APDO1:3.3-11V/3A；APDO2:3.3-16V/2.8A C 口低功率 PDO: 5V/3A,9V/3A,12V/2.5A,15V/2A,20V/1.5A APDO1:3.3-11V/3A；APDO2:3.3-16V/2A	Class B
輸入電壓固定型號
XPD911NADP6545T	C 口高功率 PDO:5V/3A, 9V/3A,12V/3A,15V/3A,20V/3.25A APDO1:3.3-11V/3A；APDO2:3.3-21V/3A C 口低功率 PDO:5V/3A,9V/2.22A,12V/1.67A APDO1:3.3-11V/2A	Class B	QFN32
XPD911NADP6520T	C 口高功率 PDO:5V/3A, 9V/3A,12V/3A,15V/3A,20V/3.25A APDO1:3.3-11V/3A；APDO2:3.3-21V/3A C 口低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A APDO1:3.3-11V/3A；APDO2:3.3-21V/2.25A	Class B
XPD911NCDP6545T	單 C1/C2 高功率 PDO:5V/3A, 9V/3A,12V/3A,15V/3A,20V/3.25A APDO1:3.3-11V/3A；APDO2:3.3-21V/3A C1/C2 低功率 PDO:5V/3A,9V/3A,12V/3A,15V/3A,20V/2.25A APDO1:3.3-11V/3A；APDO2:3.3-21V/2.25A	Class B
所有型號都能自定義

　　

　　XPD911多口充協議芯片系列用于100W和100W以內多口互聯市場，輸入電壓有動態調整模式、固定模式 (XPD911NC/XPD911NA/XPD911AA)等類型，XPD911NA 典型應用于互聯 2C2A，XPD911NC 與 XPD911NA應用于互聯 3C1A、內置多種快充協議，支持多口應用智能降低輸出功率，內置完善的保護功能，適用于車充和快充以及插排應用等領域，更多XPD911芯片系列規格書及相關應用資料請向我們申請。>>
