XPD730芯片系列是一款集成 USB Type-C、USB Power Delivery（PD）2.0/3.0 以及 PPS、QC3.0+/QC3.0/QC2.0 快充協議、華為 FCP/SCP/HVSCP 快充協議、三星 AFC 快充協議、BC1.2DCP 以及蘋果設備 2.4A 充電規范的多功能 USB Type-C 和 Type-A 雙端口控制器�！　�

　　XPD730雙口PD協議芯片內置的 Type-C 協議可以支持 Type-C 設備插入自動喚醒，智能識別插頭的正插與反插，并實現連接。XPD730 集成的 PD 協議支持雙向標記編碼（BMC），集成硬件的物理層協議和協議引擎，無需軟件參與編解碼。　　

　　當 Type-C 和 Type-A 其中一個端口接入設備時，Type-C 或 Type-A 端口都可以實現獨立的快充功能。當 Type-C 和 Type-A 都接入設備時，XPD730 會將輸出電壓降至 5V 給設備供電。特別的，當 Type-A 口一直連接蘋果充電線但未接入蘋果手機時，Type-C 口仍然有快充功能。作為充電器應用時，充電線會經常與充電器連接在一起。XPD730 完美解決了 Type-A 和 Type-C 口連接充電線應用時的快充難題。此外，Type-A 口充飽關斷電流閾值低至 10mA，可支持智能穿戴設備小電流充電�！　�

　　XPD730 A加C雙口協議識別芯片通過一路可 Sink/Source 的電流源，連接到 AC-DC 或 DC-DC 的反饋引腳實現動態調節電壓。不管是啟動還是調壓過程，都具備軟啟動功能，實現電壓平順過渡�！　�

　　XPD730 雙口PD協議芯片內建多種保護機制確保設備安全：包括動態過壓/欠壓/過流保護（可根據設備請求的工作電壓/電流按照比例調整保護點）；啟動監測（VBUS 輸出前會監測端口電壓是否處于安全狀態）�！　�

　　XPD730 集成 10mΩ VBUS 功率開關管，集成 10 mΩ電流檢測電阻，內置 VPWR 和 VBUS雙放電通路，節省了外圍器件，發生錯誤時可以快速關閉輸出并恢復到安全狀態。

　　

　　XPD730芯片特性　　

　　■ 通過 USB PD3.0 認證（TID：3479）　　

　　■ 支持 USB Type -C 協議　　

　　- 配置為 DFP（Source）　　

　　- 廣播 3A/1.5A 電流　　

　　■ 支持 USB Power Delivery（PD）2.0 和 3.0以及 PPS 協議　　

　　- 集成完整 PD 分層通信協議　　

　　- PDO 可配置：5V，9V，12V　　

　　- APDO 可配置：5V Prog，9V Prog　　

　　■ 支持 Quick Charge 3.0+/3.0/2.0 協議　　

　　- 支持小米 CHARGE TURBO 27W 協議　　

　　■ 支持華為 FCP/SCP/HVSCP 協議　　

　　■ 支持三星 AFC 協議　　

　　■ 支持 USB BC1.2 DCP　　

　　■ 支持 Apple 2.4A 充電規范　　

　　■ 集成恒壓（CV）環路控制　　

　　■ 集成 10mΩ VBUS 通路功率開關管　　

　　■ 支持 Apple 2.4A 充電規范　　

　　■ 集成 CC、CV 控制環路　　

　　■ 集成 10mΩ電流檢測電阻　　

　　■ 內置 VPWR 和 VBUS 雙放電通路　　

　　■ 支持線損補償功能　　

　　■ 支持 USB Type-A 和 Type-C 雙口工作模式　　

　　- 獨立工作都有快充，同時工作回 5V　　

　　- A 口連接蘋果充電線但未接入蘋果手機時，C 口仍然有快充　　

　　■ A 口充飽關斷電流閾值 10mA，小電流充電　　

　　■ 安全性　　

　　- 過壓/欠壓保護　　

　　- 過流保護　　

　　- 過溫保護　　

　　■ CC1/CC2/DP1/DM1/DP2/DM2 過壓保護　　

　　■ ESD 特性± 4KV　　

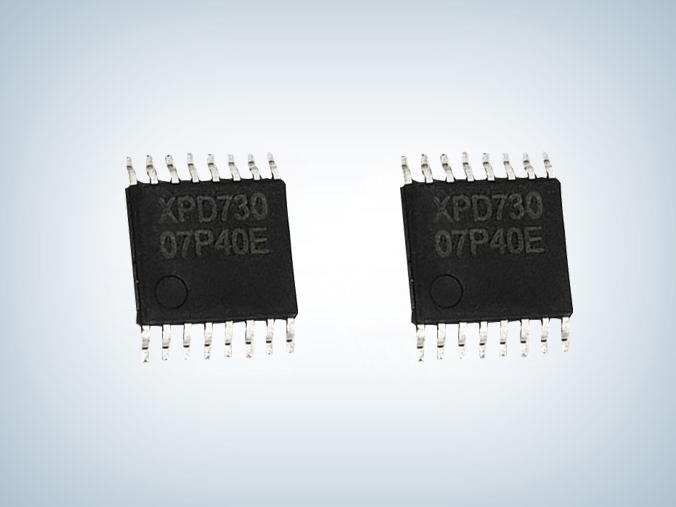

　　■ Package: TSSOP-16

　　

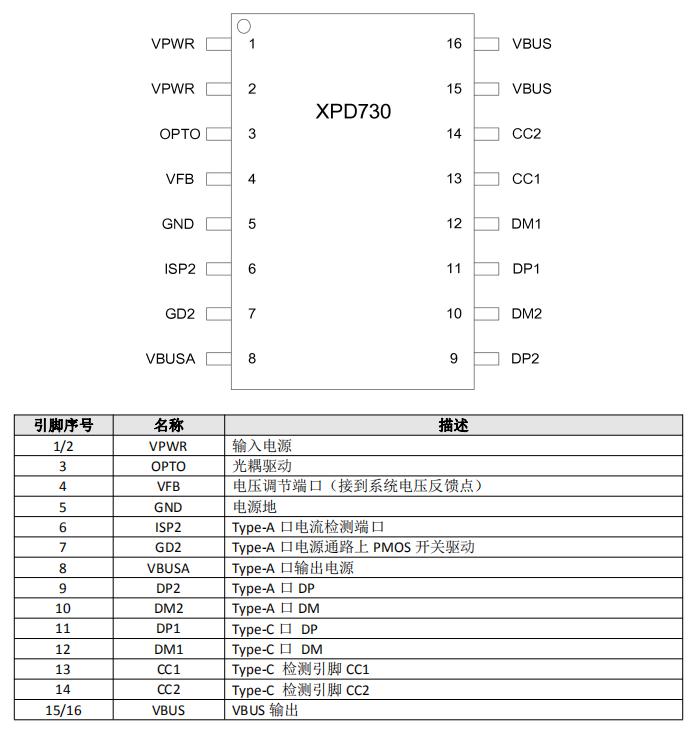

　　xpd730芯片引腳定義

　　

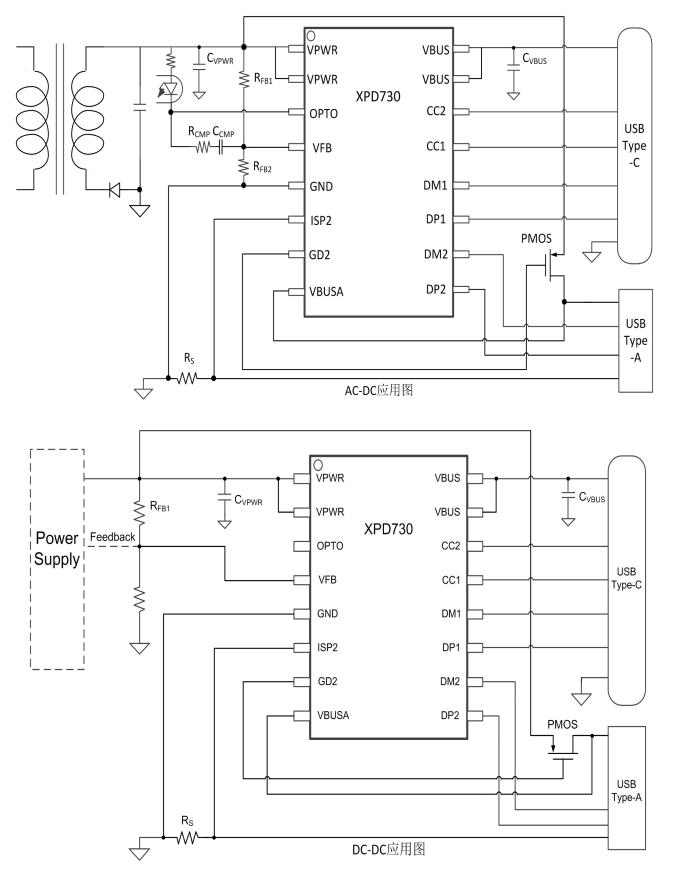

　　xpd730應用電路圖

　　

　　訂購信息

料號	USB Type-C 端口 PDO 和 APDO 配置	QC配置	印字	封裝
XPD730B	PDO : 5V/3A, 9V/2.22A, 12V/1.67A	ClassA	XPD730 XXXXX	TSSOP16 3K/盤
XPD730BP	PDO : 5V/3A, 9V/2.22A, 12V/1.67A APDO1 : 3.3-5.9V/3A APDO2 : 3.3-11V/1.8A	ClassA
XPD730BPA	PD0:5V/3A,9V/2.22A,12V/1.67A APD01:3.3-5.9V/3A APD02:3.3-11V2A	ClassA

　　

　　應用領域　　

　　■ AC-DC 適配器　　

　　■ USB 充電設備

　　

　　富滿XPD730芯片系列XPD730B、XPD730BP、XPD730BPA采用 TSSOP16 封裝，外圍簡潔，很容易通過 USB PD 認證測試，是USB Type-C PD 和 Type-A 雙端口控制器，廣泛應用于 AC-DC 適配器、USB 充電設備等領域，更多XPD730芯片產品手冊、應用電路、xpd730系列規格書等應用資料請向驪微電子申請。>>
